UV 平板机工件高度与喷头间隙怎么确认：从规格上限到打样验证

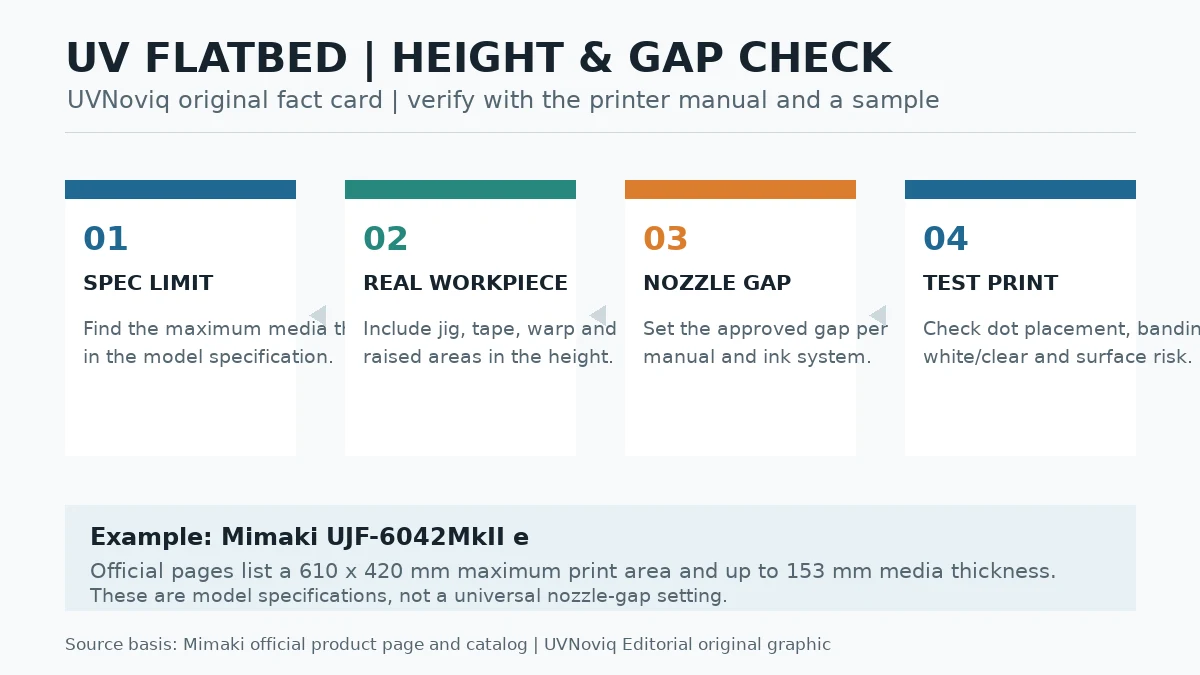

摘要：UV 平板打印机的“最大工件厚度”是设备规格上限，不等于任何材料都能直接稳定打印的喷头间隙。实际确认时，应先查型号规格，再把夹具、胶带、翘曲和凸起计入高度，按设备手册设定允许的喷头间隙，最后用小样检查落点、条纹、白墨或光油效果。以 Mimaki UJF-6042MkII e 为例，官方资料列出最大打印区域 610 × 420 mm、最大介质厚度 153 mm；这只能说明可用的规格边界，不能替代现场打样。

先区分三个容易混淆的高度

选型表中的最大介质厚度，通常描述工作台到可容纳工件的结构范围；它不自动等于喷头可以对任何表面保持相同距离。现场还要区分工件本体高度、夹具或定位治具高度，以及表面最高点。木板翘曲、双面胶、保护膜边缘、凹凸纹理和局部凸起，都可能让最高点高于名义厚度。

因此，测量对象应是“打印路径上可能接近喷头的最高表面”，而不是只测板材包装上的厚度。若同一批材料存在厚度公差，应按最不利位置检查，并记录测量工具、位置和批次。

规格上限如何用于初步判断

Mimaki 官方 UJF-6042MkII e 产品页写明最大打印区域为 600 × 420 mm，Mimaki 全球产品页写明最大打印区域为 610 × 420 mm，并列出最大介质厚度 153 mm；美国页面还将其概括为 A2 级桌面 UV 平台。不同区域页面的单位换算和展示方式存在差异，正式采购或生产应以当地版本的手册、配置和服务条件为准。

• 能否放入：确认材料外形、治具外形和定位方式不会超出工作区。
• 能否安全打印：确认最高点、喷头保护逻辑、允许间隙和设备手册要求。
• 能否达到质量：还要通过小样验证，不能把“能放进去”当成“能稳定生产”。

喷头间隙为什么必须打样确认

喷头与介质的距离会影响墨滴飞行后的落点、边缘清晰度和相邻墨滴的叠加；距离过大时，表面高度变化也更容易放大落点误差。距离过小则增加擦碰、飞墨污染和工件翘起造成碰撞的风险。白墨、光油、浮雕或多层打印还会改变表面状态，不能只用单层彩色图判断。

稳妥流程是：先按手册和机型设定允许范围，使用同批材料做包含细线、小字、实地色块、白墨/光油和最高点的测试图；再从正面、斜光和放大观察落点、条纹、边缘与表面污染。测试通过后仍应给批量生产留出高度和翘曲余量。

常见失误与记录模板

最常见的失误是只记录“板厚”，不记录夹具；只看中心平面，不看边缘翘曲；只做平面小样，不做最高点小样；以及把某一型号的 153 mm 规格误写成所有 UV 平板机的通用能力。生产记录至少应包括机型、墨水体系、材料批次、工件最高点、治具高度、设定间隙、测试图版本、观察结果和放行人。

关于打印模式、温湿度和平台吸附的基础关系，可继续阅读站内的UV 打印模式说明、温湿度记录方法和真空吸附台检查。

FAQ

最大介质厚度就是推荐喷头间隙吗？

不是。最大介质厚度是型号规格边界，推荐间隙要按设备手册、喷头保护要求、墨水体系和材料表面通过打样确认。

材料低于规格上限，是否可以直接量产？

不能直接推断。夹具、胶带、翘曲、凸起和批次公差都可能使最高点超出预期，先做包含最高点的小样。

为什么同一材料要检查白墨和光油？

多层墨层会改变表面状态和视觉评价；只检查彩色单层，可能漏掉白墨、光油或浮雕路径中的问题。

不同地区官网规格不一致怎么办？

先确认是否为同一型号、单位或展示字段，再以当地销售区域的正式手册、配置和服务条件作为采购与生产依据。
