UV 平板机真空吸附台怎么固定板材：分区、漏气与翘曲检查

摘要：UV 平板机的真空吸附台通过台面孔路和分区阀门把板材压持在工作台上。正确操作不是把所有区域全部打开，而是按材料覆盖范围启用相应分区，减少开放孔位漏气，再检查板边、角部和局部翘曲。分区数量、控制方式、吸附能力及允许材料厚度都因机型而异，必须以当前设备手册为准。

真空吸附台解决什么问题

平板打印时，板材需要在喷头扫描和设备运动过程中保持位置与高度稳定。真空台通过工作台下方的气路在材料覆盖区域形成压差，让板材贴近台面。它适合固定大面积、相对平整且能覆盖一定吸附区域的材料，但效果会受到材料尺寸、孔隙、平整度、台面清洁和开放孔位影响。

官方设备资料也说明，不同机型的设计并不相同。Mimaki JFX600-2531 把材料吸附区域划分为 9 个区，并说明可按材料尺寸开关阀门；swissQprint Kudu 规格则列出 Tip Switch Vacuum，并把串联打印区域分成前后两个工作区。这些例子能证明“按区域控制”是常见设计思路，却不能推导所有 UV 平板机都有相同分区数或相同操作。

为什么不应无条件打开全部分区

材料没有覆盖的吸附孔或台面区域会成为漏气路径。若设备允许分区控制，按实际板材范围启用所需区域，可以减少无效开放面积，把真空用于材料所在位置。Mimaki 对 JFX600-2531 的说明明确指出，9 个吸附区可根据所用介质启用，并可通过阀门按材料尺寸调整。

但“少开分区”也不是固定规则。材料跨越多个区域时，遗漏所需区域可能使边缘或中部没有得到有效压持。操作员应先识别板材覆盖了哪些区，再按设备标识和手册设置；不能凭其他型号的台面图猜阀门方向。

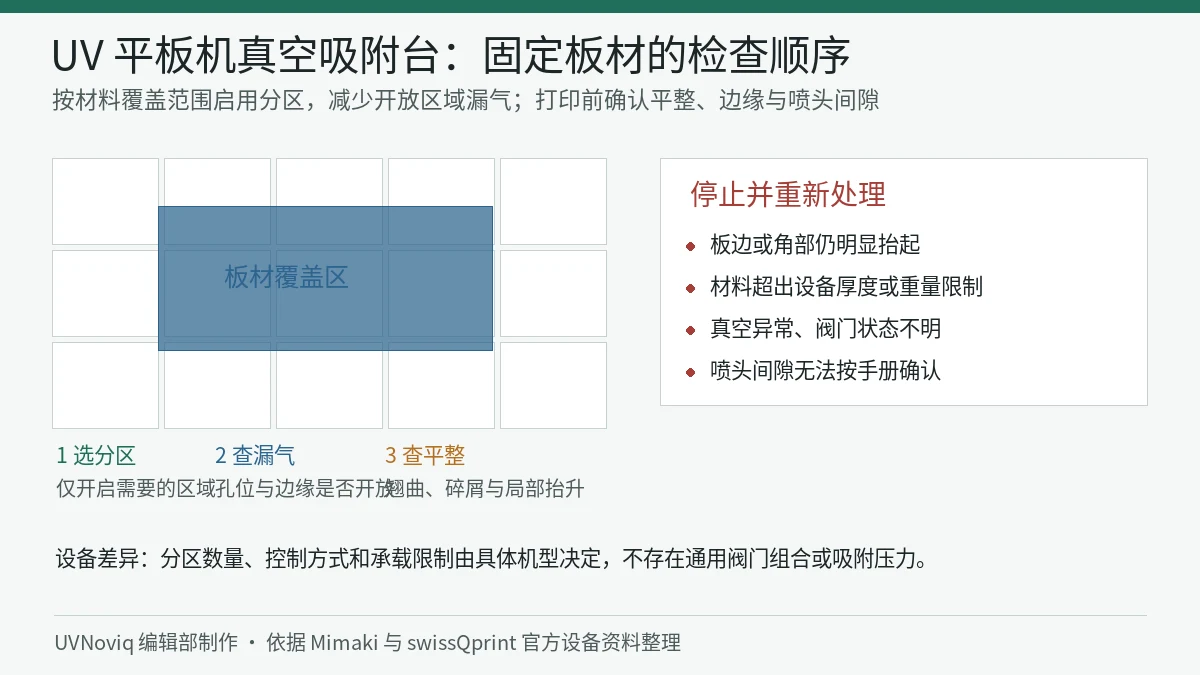

板材吸不平时按什么顺序检查

1. 确认覆盖范围与分区状态

先停止启动打印，查看板材实际覆盖的台面区域，核对对应阀门、面板或脚踏控制状态。若设备具有前后工作区或串联功能，还要确认当前作业使用的是哪个区域。不要在设备运动中伸手调整材料。

2. 查找明显漏气位置

检查材料外侧是否留有大面积开放孔路，板材自身是否多孔、开槽或有贯穿孔。具体设备可能允许用厂家认可的遮盖材料处理未覆盖区域，但遮盖方式必须遵循手册，不能让松动物进入运动路径或遮挡定位基准。

3. 清洁台面和板材背面

碎屑、残胶、薄膜折边或背面凸点会造成局部支撑，使板材看似被吸住却仍有高点。应按设备维护要求清洁台面，并检查板材背面。清洁剂、刮具和擦拭方法不能自行替代厂家规定，以免损伤孔路或台面。

4. 检查材料翘曲与结构

真空可以压持轻微不平，但不应把严重翘曲、超厚或超重材料强行拉平。对蜂窝板、瓦楞板、多孔板或表面覆膜材料，吸附表现还可能受内部通道和透气性影响。若角部持续抬起，应更换平整板材、采用设备批准的固定方案，或停止该工艺。

5. 重新确认喷头间隙和高度检测

材料固定状态变化后，需要按当前机型流程重新确认材料高度和喷头间隙。台面某处被吸住不代表全幅最高点已经受控；翘起边角可能进入喷头运动范围。关于厚度、承重和安装条件，可结合本站的UV 平板机尺寸参数解读与设备安装条件核对清单。

真空吸附不能替代哪些控制

• 不能替代材料限制：最大厚度、单位面积承重和总负载仍以设备规格为准。
• 不能替代高度检查：板材局部翘曲和台面异物仍可能形成最高点。
• 不能替代附着力验证：吸住材料只解决定位，不代表墨水能可靠附着；材料测试可参考本站的UV 打印附着力测试流程。
• 不能替代夹具：小件、异形件或无法覆盖吸附孔的工件，可能需要设备批准的治具或定位方案。
• 不能证明生产安全：真空状态正常也不代表可以绕过罩壳、联锁、碰撞检测或操作规程。

建立开机前检查记录

1. 记录设备型号、台面区域和材料名称、尺寸、厚度及批次。
2. 标记实际启用的真空分区，不使用“全开”之类无法复盘的模糊描述。
3. 检查板边、四角和中部是否贴合，并确认台面及背面无异物。
4. 按手册执行高度检测或间隙确认，保留异常和处理结果。
5. 先输出小样或低风险测试区域，检查套准、擦碰痕迹与材料位移后再量产。

若同一种板材的吸附表现突然变化，应同时核对材料批次、背膜、湿度、台面清洁和设备真空状态，不要直接用未经手册认可的压力设置补偿。本文不提供统一吸附压力、阀门组合或允许翘曲值，因为官方资料显示设备结构存在明确差异。

关键事实

• 真空吸附台通过材料覆盖区域的压差帮助板材贴合台面。
• 开放孔位和未覆盖区域会形成漏气路径，应按机型设计管理分区。
• Mimaki JFX600-2531 官方资料明确列出 9 个吸附分区；该数量不适用于所有设备。
• 板材被吸住不代表全幅高度、喷头间隙或墨水附着已经合格。
• 严重翘曲、多孔、小件或异形材料可能需要更换材料或使用设备批准的固定方案。

常见问题

真空分区是不是开得越多越好？

不是。应覆盖板材所在区域，同时减少不必要的开放孔路；具体组合必须按设备标识和手册设置。

板材四角吸不住，可以用胶带固定吗？

不能把胶带当作通用方案。松动、厚度变化或残胶可能带来风险；只有设备厂家明确认可的遮盖或固定方法才应使用。

真空正常为什么还会擦碰喷头？

可能存在局部翘曲、台面异物、背面凸点或高度检测不完整。应停止作业并重新检查全幅最高点和机型规定的间隙流程。

多孔板材一定不能用真空台吗？

不能一概而论，但透气结构可能削弱吸附。是否可用以及需要何种治具或遮盖，应由材料实测和设备手册共同决定。
