UV 打印分辨率怎么读：喷嘴密度、设备 dpi 与图像 PPI 的区别

摘要：UV 打印规格中的“分辨率”至少可能指三件不同的事：喷头物理喷嘴密度、设备在特定打印模式下声明的输出 dpi，以及源图像按最终尺寸计算的 PPI。三者分别描述硬件、输出寻址与文件信息量，不能互相替代，也不能只看一个最大数字推断成品画质。正确做法是先确认单位和方向，再在相同墨水、介质、模式与测试图条件下比较实样。

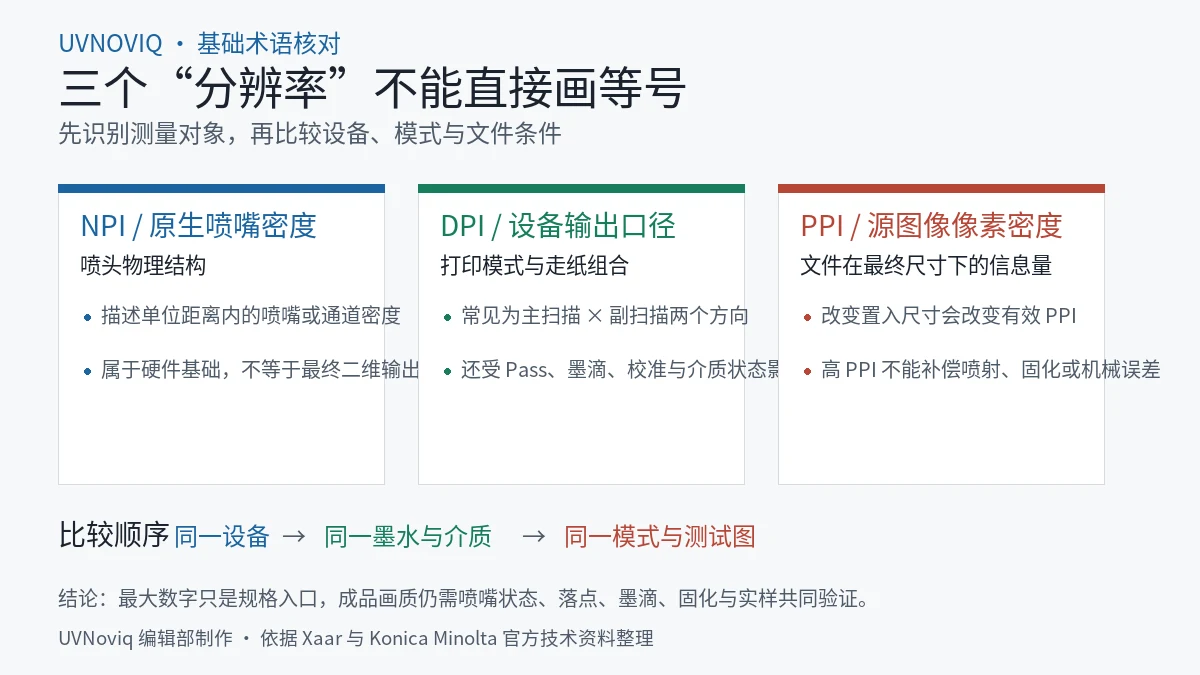

先拆开 NPI、DPI 与 PPI

NPI（nozzles per inch）或喷嘴密度描述喷头在单位长度内排列多少喷嘴或通道。Konica Minolta 的工业喷墨页面把 KM1800i 的“600 npi 喷嘴分辨率”和 75 mm 打印宽度并列，把 KM1280i 标为 450 npi；这说明 npi 是喷头阵列结构口径，不是直接描述一张图片有多少像素。Xaar 对 shared-wall 架构的说明也把原生分辨率与通道密度联系起来：相邻通道共享压电壁，从而提高原生分辨率或通道密度。

DPI（dots per inch）在打印机规格中通常描述设备可寻址或形成的输出点位密度。它往往写成两个方向，例如主扫描方向 × 介质输送方向；这两个数字由喷头排列、走车、步进、Pass 和控制算法共同形成。DPI 不是“每个点都等于一个独立、同尺寸、同颜色像素”的承诺，因为喷墨还涉及墨滴体积、叠点、颜色通道、白墨或光油层次以及固化后的扩散和表面状态。

PPI（pixels per inch）描述源位图在最终输出尺寸下每英寸分配多少图像像素。一个固定像素尺寸的文件放大后，有效 PPI 会下降；缩小后则会上升。PPI 解决的是文件有没有足够图像信息，并不改变喷头物理结构，也不会自动修复喷嘴异常、双向校准误差或材料表面的润湿问题。关于源文件像素与最终尺寸的计算，可继续阅读站内的UV 打印文件分辨率设置指南。

喷头原生密度为什么不等于设备最大 dpi

喷头的一排喷嘴提供一个物理起点，但设备可以通过多排喷嘴错位、喷头交错排列、走车时序和介质步进，在二维平面形成不同的寻址网格。因此，一台设备标称的最大 dpi 可能高于单排喷嘴的 npi；这不是矛盾，而是两个指标描述的对象不同。

Xaar 资料进一步说明，压电通道受驱动后形成压力波并把墨滴推出喷嘴；其 chevron 架构强调墨滴形成一致性和落点准确性。这些内容提示了画质判断的关键边界：通道密度决定可用喷射位置的基础，驱动和结构影响墨滴形成，但最终图像还要经过整机运动、校准、墨水和材料。不能把“喷头密度高”直接写成“任何模式下细节一定更好”。

为什么两个 dpi 数字相同，成品仍可能不同

• 墨滴并非抽象数学点：Konica Minolta 将微升级墨滴和落点精度列为工业喷头特性。墨滴大小、形状和落点偏差都会改变边缘、颗粒感与小字表现。
• 两个方向的形成机制不同：扫描式设备通常由喷头和走车形成一个方向，由介质步进或平台运动形成另一方向。机械精度、进给稳定性和双向校准都会进入结果。
• Pass 与速度会改变取舍：多 Pass 可重新分配喷射时序并降低某些条带风险，但也会降低产能。分辨率、Pass、单向或双向不能拆开比较；可参阅UV 打印模式参数解读。
• 介质和固化改变可见结果：墨滴在不同表面上的铺展、白墨叠层和 UV 固化时序，会影响细线、反差和表面纹理。高寻址密度不能抵消不合适的墨量或工艺窗口。

规格表应该怎样逐项核对

1. 看完整单位：确认写的是 npi、dpi 还是 PPI；不要把“分辨率”一词脱离单位摘录。
2. 看是否有两个方向：遇到 1200 × 1200、600 × 900 一类写法，要确认哪一项对应主扫描、哪一项对应副扫描，以及厂家是否给出模式条件。
3. 锁定设备配置：记录喷头、颜色通道、墨水组合、白墨或光油是否启用。不同配置的速度和输出模式可能不同。
4. 锁定介质与模式：用同一种实际材料、相同打印模式、相同层次顺序和相同 RIP 设置比较，不用不同条件下的“最大值”排序。
5. 检查喷嘴与校准：先保存喷嘴测试，再核对双向、步进和套色状态。异常设备即使调用最高 dpi，也不能代表正常能力。
6. 输出同一测试图：至少包含正负小字、细线、反白、渐变、肤色或品牌色、白墨套准和实际订单细节，并在约定观察距离下评估。

适用范围与限制

本文用于解读工业 UV 喷墨设备和喷头资料中的常见分辨率术语，不给出跨设备通用的“最佳 dpi”。厂家对 dpi、原生分辨率和模式名称的定义可能不同，规格页也可能只公布整机输出口径而不公开喷头排列。遇到资料不完整时，应向厂家索取对应地区、对应墨水配置的正式规格书和模式表，未知关系留空，不从营销名称反推。

采购或工艺验证时，分辨率只是入口。还应同时评估有效产能、喷嘴稳定性、色彩、附着、固化、维护成本和可接受观察距离。尤其是透明材料、白墨多层或有纹理表面，简单的放大镜比较不能替代最终用途测试。

关键事实

• NPI 描述喷头单位长度内的喷嘴或通道密度，属于硬件结构口径。
• DPI 通常描述整机在特定模式下的二维输出寻址，可能由喷头排列与运动共同形成。
• PPI 描述源位图按最终尺寸计算的信息密度，不会改变喷头与设备能力。
• 相同最大 dpi 不代表墨滴、落点、Pass、墨水、材料和固化条件相同。
• 设备比较必须锁定配置、介质、模式与测试图，并先确认喷嘴和校准状态。

常见问题

喷头 600 npi，设备为什么可以标 1200 dpi？

因为两者测量对象不同。喷头密度描述物理通道排列，整机可借助喷头交错、走车和介质步进形成不同的二维输出网格；具体实现仍须以该设备官方资料为准。

设备 dpi 越高，小字一定越清楚吗？

不一定。小字还受源文件、墨滴、落点、喷嘴状态、双向校准、介质铺展和固化影响。应使用同一测试图和实际材料比较。

300 PPI 图片必须匹配 300 dpi 打印模式吗？

不需要机械地一一匹配。PPI 是源图像信息密度，dpi 是设备输出口径；RIP 会进行栅格化和重采样。是否足够应按最终尺寸、细节、观察距离和实样判断。

规格只写“最高 1200 dpi”够不够？

不够。还应确认两个方向、对应模式、Pass、墨水配置、速度和适用介质，并索取同条件样张。

参考资料

• Xaar：Piezo printhead modes of operation and architecture（访问并核验于 2026-08-04）
• Konica Minolta：Industrial Inkjet（访问并核验于 2026-08-04）
