UV 打印中介质被蹭脏或拖墨怎么排查：接触、污染与喷嘴测试顺序

摘要：UV 打印中发现介质被蹭脏、拖墨或出现重复擦痕时，应先停止继续试印并保留样张，判断痕迹是喷头与介质接触、喷头周边或压轮夹具污染，还是喷嘴状态异常造成。不要一看到脏污就连续强清洗；接触风险未排除前继续走车，可能扩大介质、喷头和订单损失。

关键事实

• Roland DG 官方故障手册把介质脏污拆为喷头接触介质、喷头污染，以及压轮或介质夹具污染三类检查方向。
• 同一手册指出，喷头高度过低，或介质装载不正确导致起皱、松脱，都可能造成介质与喷头接触。
• Mimaki 官方 FAQ 将喷头表面异物、长期停机后的干涸、供墨进气和喷头与介质擦碰列为缺针或偏针的可能原因。
• 清洁前后应执行可比较的喷嘴测试，不能只凭设备显示“清洗完成”判断恢复。
• 确认擦碰、持续复发或目标模式小样仍被污染时，应停止反复试印并升级处理。

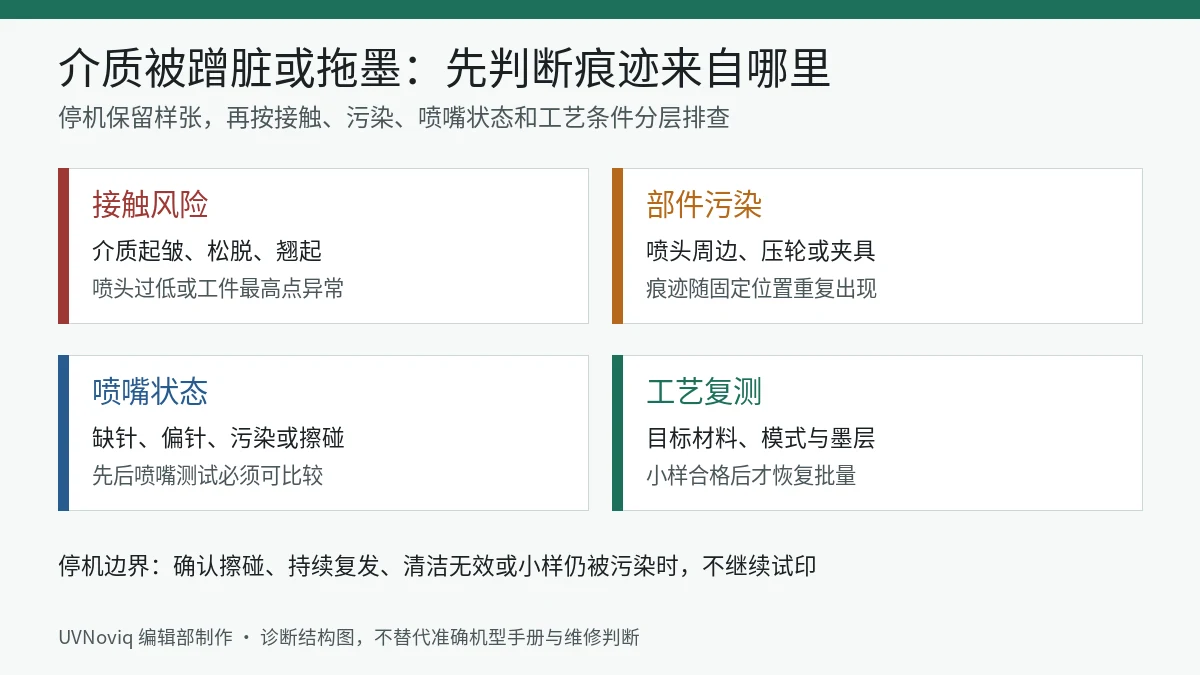

先保护设备、样张和现场证据

发现拖墨或蹭脏时，先暂停当前作业，保留问题样张的走料方向、正反面和发生位置，记录材料批次、工件高度、打印模式、墨层顺序和异常时间。如果是卷材，观察边缘是否翘起、局部起皱或走料松脱；如果是平板工件，检查最高点、翘曲、治具和吸附状态。不要用手把运行中的介质压平，也不要在擦碰风险未排除时重复打印。

痕迹的位置和重复方式能帮助缩小范围：沿走料方向连续拖长的湿墨痕，优先考虑表面接触或未稳定的介质；在固定横向位置重复出现的脏线，需检查对应路径上的喷头周边、压轮或夹具；同时伴随喷嘴测试缺针或偏针，则要把喷头状态纳入判断。这些只是诊断线索，不能代替停机检查。

第一层：排除喷头与介质接触

Roland DG 的官方手册明确指出，喷头高度过低，以及介质装载不正确造成的起皱或松脱，都可能让介质接触喷头。对应到现场，应按准确机型手册核对喷头高度、介质装载和夹持方式，确认材料表面没有局部翘起、边缘卷曲、异物、治具突出或超过设备允许高度的最高点。

平板机不能只看材料标称厚度，还要把保护膜褶皱、双面胶、治具、公差和翘曲计入最高点；相关读法可参见最大介质厚度与安全余量核对方法。卷材则应核对材料是否平整进入打印区、压轮和夹具位置是否符合手册，以及吸附、张力或加热条件是否让材料拱起。若已经听到擦碰声、看到表面刮痕或异常发生后喷嘴状态变差，应停止继续走车并联系合格服务人员检查。

第二层：区分喷头周边与走料部件污染

如果材料保持平整但痕迹在相同位置反复出现，应检查打印路径中可能接触介质的部件。Roland DG 将喷头污染、压轮和介质夹具污染分别列为介质脏污的检查项，这意味着“擦干材料再打一次”不能消除源头。检查和清洁必须按准确机型手册进行，并使用厂家指定工具、维护液和可接触区域。

不要把未知溶剂直接用于喷头、刮片、帽站、压轮或涂层部件，也不要跨机型照搬擦拭方向。需要人工清洁时，可先对照手动清洁的触发条件和禁区，明确哪些区域允许操作。清洁后应确认部件干燥、无纤维残留，重新装载材料，再用低风险小样复测。

第三层：用喷嘴测试确认是否伴随喷射异常

Mimaki 官方 FAQ 指出，喷头表面异物、长期停机造成的干涸、供墨进气以及喷头与介质擦碰，都可能表现为缺针或偏针。因而介质表面的脏污和喷嘴异常可能来自同一次事件：擦碰既留下拖痕，也可能污染或损伤喷嘴区域。应保存异常发生前后、清洁前后的喷嘴测试，按同一方向和通道比较。

喷嘴测试的方法和记录字段可参见每日喷嘴测试与复测闭环。若喷嘴测试正常但成品仍有脏线，应继续检查接触路径和工艺条件；若测试异常，则只能按对应机型的维护层级处理。Mimaki 的 FAQ 给出的是指定 UJF 系列的维护升级示例，不能直接变成其他品牌或型号的通用操作步骤。

第四层：用目标材料和模式完成复测

故障处理完成后，不要直接恢复整批订单。先使用同批材料和目标打印模式输出小样，保持实际的分辨率、Pass 数、单双向设置、白墨或透明墨层次以及走料方向。检查起始段、中段、边缘和高墨量区域，确认没有新拖痕、固定位置脏线、横纹或喷嘴缺失。

若主要缺陷是规则横向条纹而不是表面擦痕，应转入喷嘴、进给与喷头高度的横纹排查顺序，避免把所有条纹都归为“拖墨”。只有喷嘴测试、空白路径和目标模式小样均通过，才应恢复批量生产，并保留处理前后样张和操作记录。

建议记录的诊断字段

1. 设备、材料批次、工件或卷材厚度及异常发生时间。
2. 脏污位置、走料方向、正反面和是否按固定间距重复。
3. 介质平整度、最高点、装载、夹持、吸附或张力状态。
4. 喷头周边、压轮、夹具等检查结果及批准的清洁动作。
5. 清洁前后喷嘴测试和目标模式小样。
6. 是否确认擦碰、是否停机以及服务工单编号。

适用范围与限制

本文用于建立 UV 喷墨设备出现介质脏污或拖墨时的分层诊断顺序，不提供维修拆装指令。Roland DG 资料对应 MG 系列手册，Mimaki FAQ 对应页面列出的 UJF 系列；不同平板机、卷材机和混合机的喷头高度、走料、维护液与清洁区域不同，必须以准确型号、固件、墨水和手册为准。

常见问题

介质被蹭脏时可以先强清洗喷头吗？

不建议直接这样做。先排除介质翘起、装载松脱、工件最高点和喷头接触风险，再依据喷嘴测试和机型手册决定维护动作。

脏线总在同一横向位置，通常说明什么？

这提示检查对应走料路径上的喷头周边、压轮、夹具或其他可接触部件，但仍需结合介质平整度和喷嘴测试确认。

喷嘴测试正常，为什么成品仍会拖墨？

喷嘴测试主要反映喷射状态，不能排除材料起皱、工件翘曲、部件污染、墨层接触或特定生产模式下的问题。

清洁后小样合格，能立即继续全部订单吗？

应先确认同批材料、目标模式和实际墨层结构都已复测，并在恢复初期加强检查；若异常复发，应停止生产并升级服务。

参考资料

• Roland DG：The media becomes soiled when printed
• Roland DG：Do the print heads come into contact with the media?
• Mimaki：Nozzle dropout or deflection are not resolved in the test print
