UV 打印设备 OEE 怎么算：可用率、性能与质量损失的记录边界

摘要：OEE（设备综合效率）不是单看 UV 打印机“开了多久”或“印了多少面积”，而是把计划生产时间中的停机损失、运行时的降速损失以及废品与返工损失拆成可用率、性能和质量三个因子。三者口径一致后相乘，才能定位产能损失；它适合比较同一设备的趋势，不宜脱离模式、产品和统计边界做跨厂排名。

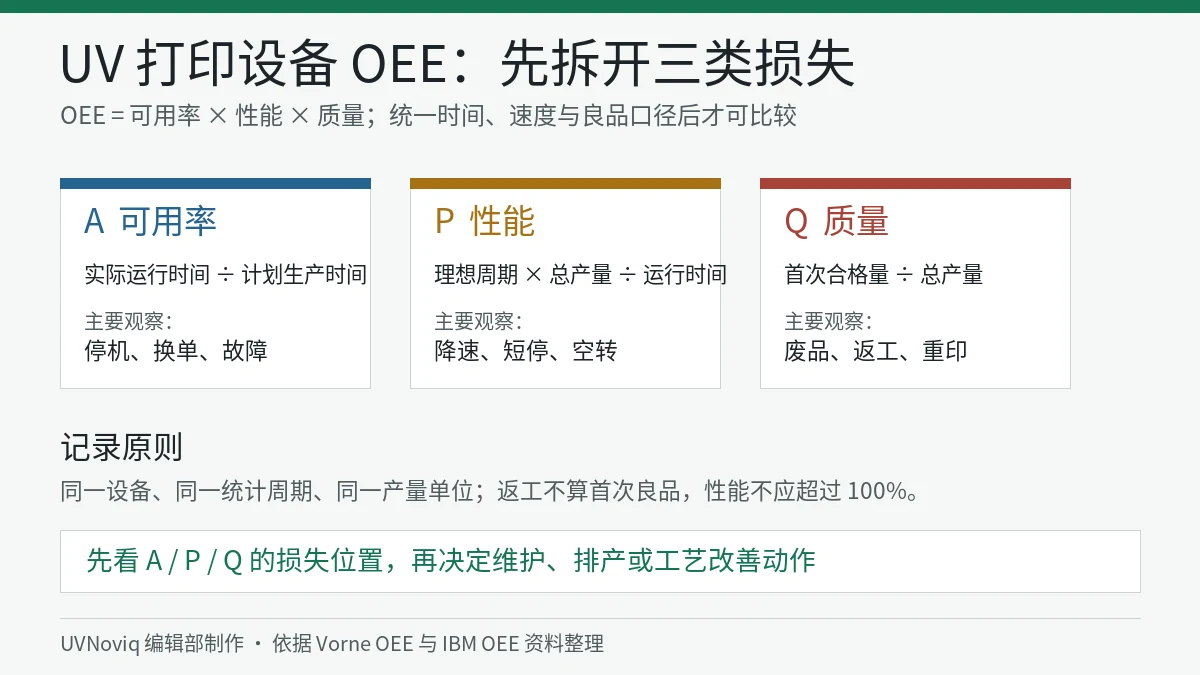

OEE 的三个因子分别回答什么

Vorne 的 OEE 资料把公式写为“可用率 × 性能 × 质量”。可用率比较实际运行时间与计划生产时间；性能比较运行期间的实际产出速度与理想速度；质量比较首次合格量与总产量。IBM 的说明采用相同三因素结构，并提示停机、换型、短停、降速、废品和返工会落入不同损失项。

这比只看一个总百分比更有用。两周 OEE 即使接近，可能一周主要损失来自停机，另一周来自返工；改善动作分别应偏向设备维护或工艺质量，而不是笼统要求“提高效率”。

第一步：固定计划生产时间

可用率 = 运行时间 ÷ 计划生产时间。班次时长不是自动等于计划生产时间：明确不准备生产的休息、无订单时段或已排除的非生产安排，应先按企业统一规则处理。进入计划生产时间后，故障、换单、校准、清洁等使设备停止的时间，则需要记录原因并从运行时间中扣除。

规则必须在统计周期内保持一致。若这个月把换单算停机、下个月又排除换单，趋势会被口径变化污染。可结合订单工时与损耗记录统一作业、设备和人工时间戳。

第二步：定义可复核的理想速度

性能 = 理想周期时间 × 总产量 ÷ 运行时间，也可按实际运行速率与理想运行速率的比值计算。Vorne 明确指出，性能不应高于 100%；若超过，通常说明理想周期时间设得过慢。对 UV 打印，理想速度不能只抄规格页最高 m²/h，应绑定实际使用的墨色、层数、分辨率、Pass、单双向、材料和质量等级。

板材订单可用合格面积、标准板数或标准件数，但同一计算中只能用一种单位。异形件与满版板材若周期结构不同，应分别设基线。关于规格速度如何转成生产基线，可参照标称速度与有效产能的记录方法。

第三步：把返工留在质量损失里

质量 = 首次合格量 ÷ 总产量。Vorne 将需要返工的产品也计入质量损失，因为它们没有一次通过。UV 打印中的文件错误、附着不合格、色差超差、喷嘴异常、刮碰和套准问题，只要导致重印或返工，都不应继续算作首次良品。

质量单位必须与总产量一致。按件生产就记录件数，按面积生产就记录面积；不能用“总打印面积”除以“合格件数”。成本复盘还应把报废材料、墨水和人工归入对应订单，可与UV 打印成本拆分方法配合使用。

一个用于说明公式的示例

假设计划生产时间为 480 分钟，停机 60 分钟，则可用率为 420 ÷ 480 = 87.5%。某标准模式的理想周期为每件 2 分钟，运行期间共完成 180 件，则性能为 2 × 180 ÷ 420 = 85.7%。其中首次合格 171 件，质量为 171 ÷ 180 = 95%。OEE 为 87.5% × 85.7% × 95% ≈ 71.3%。这些数字仅用于解释计算，不代表任何设备或工厂的实际水平。

UV 打印现场应保留哪些原始记录

• 计划边界：班次、计划生产开始与结束、明确排除的非生产时间。
• 停机原因：故障、换单、清洁、喷嘴恢复、材料等待和文件等待分别计时。
• 模式基线：墨色、层数、分辨率、Pass、材料、治具及理想周期版本。
• 产量单位：总面积、总板数或总件数，以及首次合格量。
• 质量原因：报废、返工和重印的原因、数量与订单关联。

限制与使用边界

OEE 低不等于操作员表现差，也不自动证明设备需要更换。订单组合、样品单、小批量换型、计划维护和质量标准都会影响结果。跨设备比较前必须统一产品族、运行模式、计划时间、理想周期和良品定义；跨企业排名通常更缺少这些前提。

也不要为了提高可用率而取消必要维护，或为了提高性能而放宽质量标准。应先查看 A、P、Q 中哪一项下降，再追到具体停机、降速或缺陷原因。需要建立设备维护任务时，可使用UV 打印机维护计划作为记录入口。

关键事实

• OEE = 可用率 × 性能 × 质量，三个因子分别对应停机、降速和不良损失。
• 可用率必须从统一定义的计划生产时间开始计算。
• 性能超过 100% 通常提示理想周期时间设置错误。
• 需要返工的产品不属于首次合格量，应计入质量损失。
• OEE 更适合观察同一口径下的趋势，不宜无条件跨厂排名。

常见问题

设备待机算不算停机？

若该时段属于计划生产时间且设备本应生产，待机应记录为停机并标注原因；若事先明确排除，则不进入计划生产时间。

为什么性能会算到 100% 以上？

常见原因是理想周期设得过慢、单位混用或运行时间记录不足，应先校正数据，不应保留超过 100% 的性能值。

返工后合格能算良品吗？

可用于最终交付数量，但在 OEE 质量因子中不属于首次合格量，返工损失应保留。

不同 UV 打印机的 OEE 可以直接比较吗？

只有产品、模式、时间边界、理想周期和良品定义一致时才有可比性，否则应先分别看趋势。

参考资料

1. Vorne OEE：What Is OEE?
2. Vorne OEE：OEE Calculation: Definitions, Formulas, and Examples
3. IBM：What is Overall Equipment Effectiveness (OEE)?
