UV 喷墨驱动波形怎么理解：压电变形、压力波与墨滴验证边界

摘要：UV 压电喷墨中的“驱动波形”是施加给压电执行器的随时间变化的电信号。它先使压电材料和墨腔结构形变，再在通道内形成压力波，最终推动墨滴从喷嘴射出。波形不是可跨喷头、墨水和温度直接比较的单一参数；即使电压或脉冲名称相同，墨滴体积、速度、方向和稳定性也可能不同，必须锁定厂家允许的组合并做喷射与成品验证。

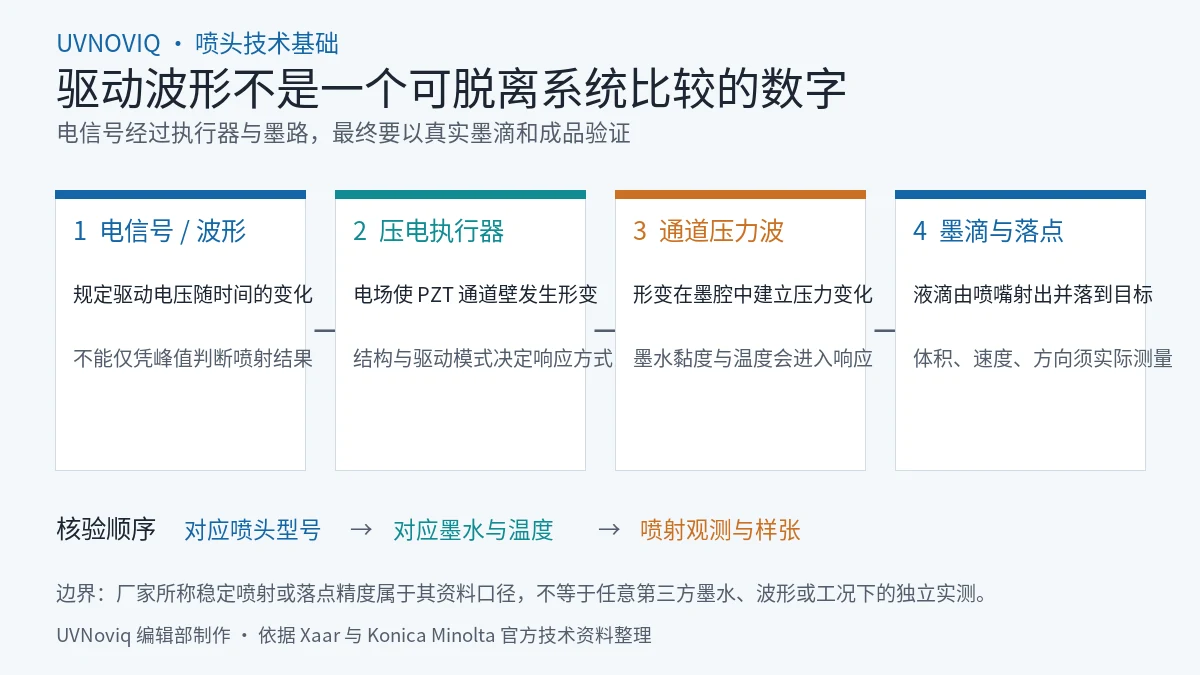

驱动波形在喷墨链条中的位置

压电按需喷墨并不是“通电后喷嘴直接打开”。Xaar 对其压电架构的说明显示，电场会使 PZT 执行器发生剪切或 Chevron 形变；通道壁的动作建立声学压力波，压力波再把墨滴推出喷嘴。也就是说，电信号、机械形变、流体压力和墨滴运动是连续链条，任何一段改变都可能改变最终喷射。

“波形”通常描述驱动电压随时间的变化，可包含上升、保持、下降及多个脉冲阶段。具体形状、幅值和时序属于喷头、电子控制与墨水适配的一部分。本文不提供可直接写入设备的电压或时序值：脱离正式厂家设置修改波形，可能导致喷射不稳，也可能超出喷头和电子系统许可边界。

为什么不能只比较电压或脉冲数量

• 执行器架构不同：Xaar 官方资料区分 Chevron、Shear、Bend 等工作方式；相同电信号在不同结构中不会产生相同形变。
• 墨水流变条件不同：黏度、表面张力、温度以及颜料体系都会影响压力波传播与喷嘴处断裂。Konica Minolta 将喷射控制、精密加工、材料技术与多种黏度墨水的稳定喷射联系起来，不能把结果归因于波形一个变量。
• 墨路状态会干扰：气泡、颗粒、供墨压力和喷嘴润湿状态都会改变实际响应。先排除墨路问题，再讨论波形更改。
• 评价目标不止“能出墨”：还要观察液滴体积、速度、卫星滴、方向偏差、落点、长时间稳定性及固化后的图像。

灰阶和多墨滴怎样理解

灰阶喷墨常通过不同驱动策略形成不同体积的液滴，或按设备设计组合多个子滴。Konica Minolta 的产品入口明确提到部分喷头支持 analog waveform 与 multi-drop，说明波形设计与液滴层级有关；但这不意味着公开网页给出了一套通用换算。可用液滴级数、每级体积和对应模式应以具体喷头、控制板、墨水及整机资料为准。

采购比较时，不要把“支持灰阶”“多级墨滴”自动写成更高画质。较小液滴可能帮助细节，较大液滴可能服务覆盖或产能，但视觉结果仍受喷嘴密度、Pass、落点、介质铺展和 UV 固化影响。关于相关术语，可继续阅读UV 打印灰阶与可变墨滴怎么读以及UV 打印喷头参数怎么看。

安全的验证流程

1. 锁定身份：记录喷头完整型号、批次或固件要求、控制电子与整机版本。
2. 锁定流体：使用厂家批准或已完成适配验证的墨水，记录温度、黏度资料和过滤要求；未知项留空，不反推。
3. 保存基线：保留原厂波形、供墨压力、温控、喷嘴测试和标准模式样张。未经授权不覆盖可工作的设置。
4. 单变量评估：由合格的喷头或设备集成人员在许可范围内调整，并记录每次变化；不要同时修改波形、温度和压力。
5. 观察喷射：有条件时使用厂家认可的滴观测方法检查速度、体积、方向和卫星滴；没有观测设备时，不能把样张外观等同于完整喷射诊断。
6. 验证成品：在实际材料、墨层和固化条件下检查细线、渐变、实地、附着与连续运行，不用短时“能打印”代替稳定性结论。

适用范围与限制

本文用于解释工业 UV 压电按需喷墨的概念关系，不适用于连续喷墨，也不是波形开发教程。Xaar 与 Konica Minolta 页面说明的是各自技术和产品能力，其中关于可靠性、精度或喷射稳定性的表述属于厂家官方口径，并非 UVNoviq 的独立实验结果。不同喷头和地区版本可能有不同控制要求，应以整机厂家、喷头厂家及墨水供应方共同确认的正式文件为准。

关键事实

• 驱动波形是随时间变化的电信号，不是脱离喷头与墨水的通用性能数字。
• 压电执行器形变在墨腔内建立压力波，压力波推动墨滴从喷嘴射出。
• 喷头架构、墨水流变、温度、供墨与喷嘴状态都会改变实际响应。
• 灰阶或多墨滴能力必须按具体喷头、控制系统、墨水与模式核验。
• 未经厂家许可不应直接修改电压和时序；验证需覆盖喷射观测与真实成品。

常见问题

驱动电压越高，墨滴就一定越大吗？

不能这样推断。结果还取决于波形时序、执行器结构、墨水状态和供墨条件；超出许可范围还可能带来可靠性风险。

一个波形可以换到同系列所有 UV 墨水吗？

不能默认通用。即使喷头相同，不同墨水的流变与温度窗口也可能不同，应使用厂家或合格集成人员验证的组合。

样张正常是否说明波形已经优化？

不一定。短时样张无法完整证明滴速、卫星滴、方向偏差和长期稳定性，还需喷射观测和连续运行验证。

普通操作员需要自行调波形吗？

通常不需要。生产操作应优先使用整机厂家提供的墨水、模式与维护流程；底层波形开发应由具备设备、权限和责任边界的集成人员完成。

参考资料

• Xaar：Piezo printhead modes of operation and architecture（访问并核验于 2026-08-08）
• Konica Minolta：Industrial Inkjet（访问并核验于 2026-08-08）
