UV 喷头规格表怎么读：喷嘴密度、喷幅、墨滴与点火频率

摘要：UV 喷头规格表里的喷嘴密度、有效喷幅、墨滴体积和最高点火频率分别描述结构或特定条件下的能力，不能把其中任一数字直接当作整机分辨率、画质或生产速度。正确读法是先确认喷头版本与流体条件，再结合喷头数量、排列、波形、灰度、扫描方式和固化能力，用整机样张验证最终结果。

关键事实

• 喷嘴密度是喷头结构指标，不等于打印文件的横纵分辨率，也不单独决定最终画质。
• 有效喷幅描述单只喷头覆盖的宽度；整机产能还受喷头数量、拼接、扫描或单程架构影响。
• 墨滴体积通常以皮升表示，同一喷头可能通过灰度或不同驱动条件形成多种液滴，但实际值依赖墨水和系统集成。
• 最高点火频率是特定条件下喷嘴驱动频率的上限之一，不能脱离波形、墨滴模式、喷嘴使用率和走纸速度直接换算平方米每小时。
• 喷头能兼容某类 UV 流体，不等于任意 UV 墨水都可直接使用；黏度、表面张力、温度、过滤和波形仍须匹配。

先确认你读的是哪一个版本

同一系列可能有 Core、Pro、Elite 或面向不同流体的版本。Xaar Nitrox 官方规格把三个版本分开列示：流体基础、子墨滴体积和最高点火频率并不完全相同；页面还明确注明，子墨滴数据取决于所用墨水与系统集成。因此，采购或维护时应记录完整型号、数据表版本和日期，不能只写一个系列名。

还要区分喷头制造商规格与整机厂商参数。喷头页说明的是部件能力，整机页才会加入喷头数量、排列、RIP 模式、材料输送和 UV 固化系统。需要比较设备时，可结合站内的灰阶与可变墨滴解读，不要把部件参数直接复制到整机报价表。

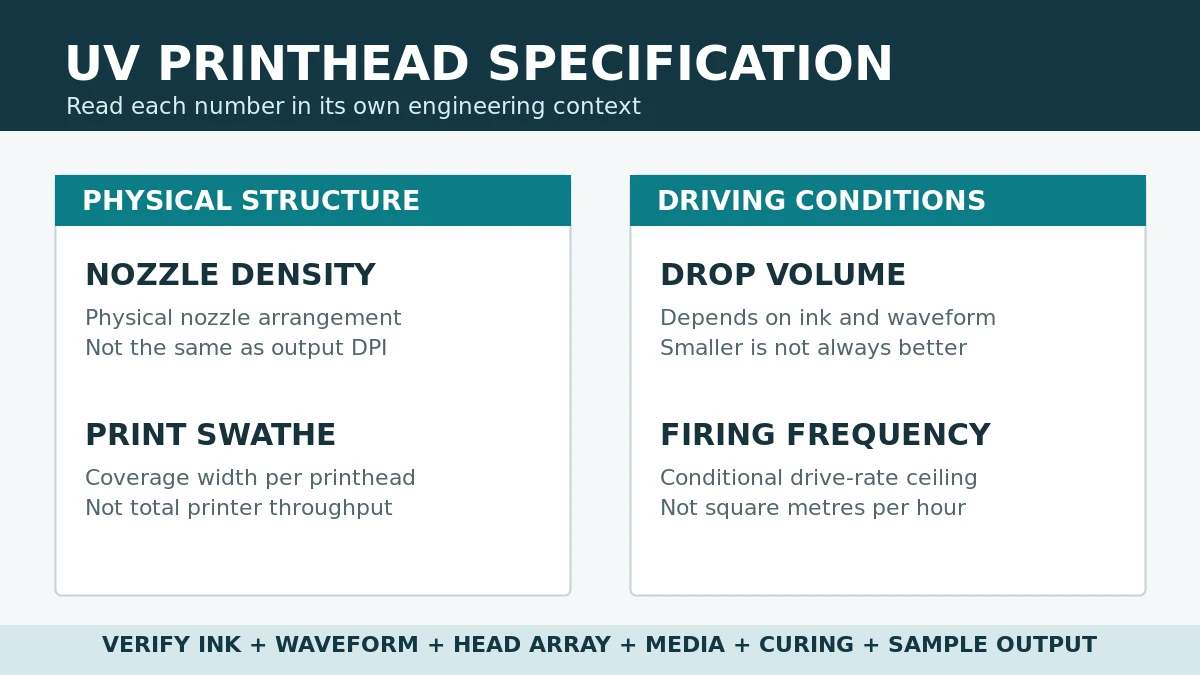

四组常见数字分别说明什么

喷嘴数量与喷嘴密度

Xaar Nitrox 官方列出 1000 个喷嘴、70.49 mm 喷幅和每英寸 360 个喷嘴的原生密度。这些数字说明喷头上的物理结构和覆盖范围，但“360 npi”不能机械写成整机只能或必然以 360 dpi 打印。扫描方向的步进、喷头错位排列、喷嘴映射和多 Pass 都会影响最终输出网格。

喷幅

喷幅是单只喷头一次覆盖的有效宽度。扫描式平台机通常让喷头小车横向移动，单程设备则可能把多只喷头排列成覆盖材料宽度的打印条。喷幅更宽可能减少拼接数量，但实际速度仍取决于喷头布置、材料运动、维护节拍和合格画质模式。

墨滴体积

皮升数描述液滴体积，不是“越小越好”或“越大越快”的单向排名。较小液滴有利于细节和浅色过渡，较大液滴有利于覆盖与高堆墨，但落点、墨层、固化和材料润湿必须一起验证。Epson 官方说明其可变墨滴技术通过精确控制压电元件的驱动波形来控制喷出体积，这也说明墨滴并非脱离波形和墨水而存在的固定营销数字。

最高点火频率

点火频率表示喷嘴在规定模式下每秒可执行的驱动次数。Xaar Nitrox 不同版本和子墨滴规格对应的官方上限从 24 kHz 到 48 kHz 不等；这些是该产品表中的条件化数据，不能外推到其他喷头。整机速度还要考虑每个像素需要的子墨滴数、启用喷嘴比例、打印宽度、扫描次数和固化窗口。

为什么不能只看最大值

把最大频率乘以喷嘴数，只能形成缺少关键条件的理论量，不能得到可靠产能。灰度打印可能用多个子墨滴组成一个较大液滴；波形要与墨水黏度、温度和喷头腔体响应匹配；喷嘴还可能因校准、替代或维护暂时不参与输出。Epson 的技术说明强调压电元件、弯月面残余振动抑制和波形控制共同影响液滴方向与体积，说明频率之外仍有稳定性约束。

同样，喷头标称支持 UV 流体，也不意味着可以绕过整机厂商的墨水清单。换墨或自定义波形可能造成喷嘴状态、密封件、供墨和固化风险，应按喷头波形与墨水匹配边界以及更换墨水体系流程核验。

采购与验收时怎么记录

• 完整喷头型号、版本、数据表日期，以及整机安装数量和排列方式；
• 支持的流体类别、实际墨水系列、温度和厂商允许的黏度范围；
• 原生喷嘴密度、有效喷幅、子墨滴或灰度说明及其条件注释；
• 最高点火频率对应的版本、墨滴模式和波形条件；
• 整机测试使用的文件、材料、Pass、方向、速度、白墨或光油层序；
• 喷嘴检查、细线、渐变、实地色、拼接和固化后的验收结果。

最终判断应基于整机在目标材料与墨水上的稳定样张，而不是把两家不同架构的单个数字排成排行榜。没有公开条件的参数应留空或向供应商索取对应数据表，不应凭宣传图、经销商标题或相近型号猜填。

常见问题

喷嘴密度 360 npi 是否等于打印分辨率 360 dpi？

不等于。前者描述喷头物理喷嘴排列，后者还受扫描步进、喷头排列、Pass 和 RIP 网格影响。

48 kHz 的喷头是否一定比 24 kHz 的整机快一倍？

不能这样比较。版本、墨滴模式、波形、喷头数量、扫描架构、喷嘴使用率和固化条件都可能不同。

墨滴越小，画质是否一定越好？

不一定。小液滴有利于部分细节和过渡，但覆盖、落点稳定、材料润湿及生产效率也要同时满足。

规格写着支持 UV 流体，能否自行换任意 UV 墨水？

不能。还需核对整机批准清单、黏度与温度窗口、材料兼容、过滤、供墨、驱动波形和固化响应。

参考资料

1. Xaar：Xaar Nitrox 官方产品与规格页（读取于 2026-08-20）
2. Epson：Micro Piezo Inkjet Technology（读取于 2026-08-20）
