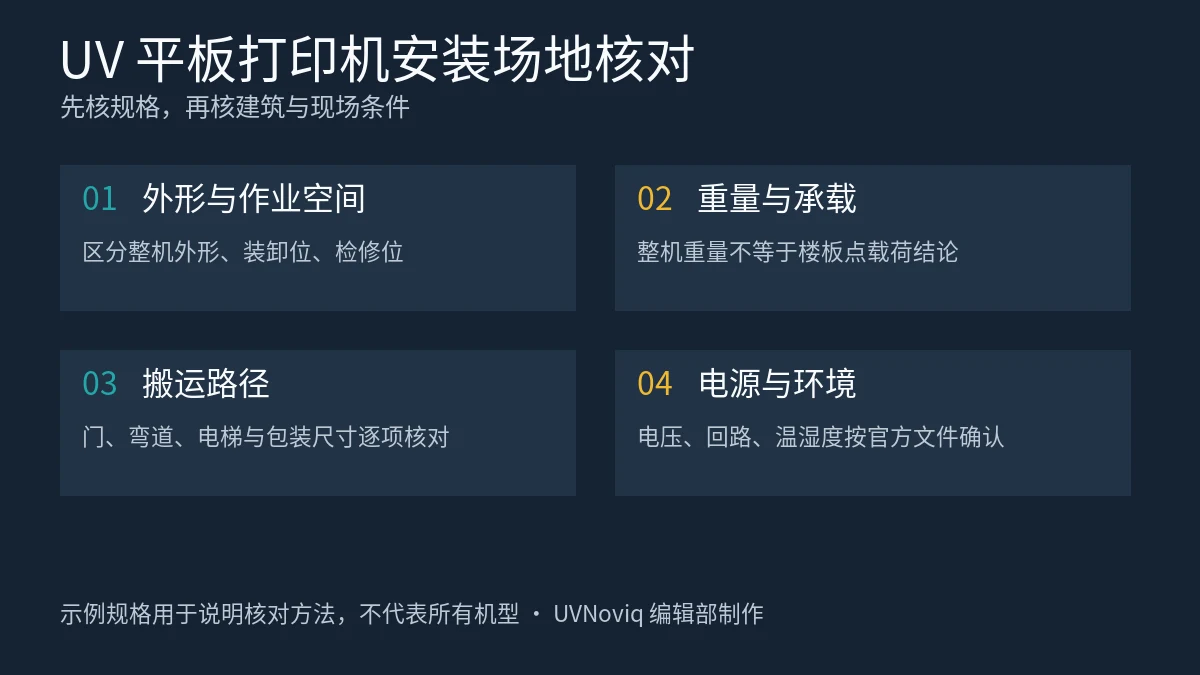

UV 平板打印机安装场地怎么核对：尺寸、重量、通道与环境清单

摘要：UV 平板打印机安装不能只比较“机器能否放进房间”。采购前应分别核对整机外形与作业空间、设备重量与建筑承载、运输包装与搬运路径、电源回路、温湿度及粉尘条件。厂家规格只能回答设备侧要求；楼板承载、消防疏散和改造方案仍需由物业、结构或电气专业人员结合现场确认。

为什么“摆得下”不等于“装得下”

产品页常把打印幅面放在显眼位置，但打印幅面不是整机占地。以 Mimaki JFX600-2513 官方规格为例，其最大介质尺寸为 2500×1300 mm，组装后外形约为 5300×2850×1700 mm 或以下，整机重量约 1200 kg 或以下。也就是说，设备外形在宽度和深度上都明显大于可打印区域。

此外，安装后还要留出操作、上料、维护、墨水更换和紧急处置空间。所需净空不能仅凭整机尺寸自行加一个固定数值，应向本地区厂商或服务商索取当前版本的安装准备文件，因为配置、地区和维护方向可能不同。

第一步：建立四套尺寸，而不是抄一个数字

• 打印与介质尺寸：用于判断业务能否加工目标板材，不能直接代表占地。
• 组装后整机尺寸：用于初步布置设备位置，但还不含全部作业与检修净空。
• 运输包装尺寸：用于核对卸货口、门洞、走廊、转弯、电梯和吊装条件；若官网未列出，应书面向供应商索取。
• 现场作业范围：包括板材进出、操作员站位、耗材、维护和消防通道，由安装文件与现场布局共同确定。

Epson SureColor V7000 官方页面将设备描述为 4×8 英尺 UV 平板机，并写明可直接打印到厚度 3.14 英寸的介质。这里的 4×8 英尺是应用与台面尺度信号，不应被当作整机运输尺寸。不同厂商的页面口径也可能不同，采购表应保留字段名称和原始单位，避免把打印区、介质上限与设备外形混为一栏。

第二步：把设备重量交给承载核算，而不是自行下结论

Mimaki 对上述机型给出的整机重量约为 1200 kg 或以下，同时还给出介质载荷小于 50 kg/m²且须为非集中载荷。前者描述设备本身，后者描述台面所承载介质的限制，两者不是同一个指标。仅知道总重量，仍不足以判断楼板是否安全，因为支脚位置、底座接触面积、动载、运输设备和楼层结构都会影响核算。

正确做法是取得设备重量、支承点或底座图、运输状态重量及最终平面位置，再交由物业或具备相应能力的专业人员确认。未获书面结论前，不应把“平均分摊到房间面积”作为承载证明。

第三步：沿真实搬运路线逐段测量

从货车停靠点开始，逐段记录卸货高度、地面坡度、门洞净宽净高、走廊最窄点、转弯半径、电梯门与轿厢尺寸、额定载荷，以及最终就位方向。测量时要考虑门把手、消防设施、管线和不可拆护栏等突出物。若需拆机、侧立、吊装或临时拆门，必须由设备供应商与有资质的作业方确认，不能根据成机尺寸自行推断可行性。

第四步：核对电源、温湿度与粉尘

JFX600-2513 官方规格列出三路单相 AC 200–240 V、每路 24 A，且每个输入低于 4.8 kVA；安装环境为 20–30°C、相对湿度 35%–65%且不结露，精度维持温度为 20–25°C，粉尘条件接近标准办公室环境。这些数字只适用于该页面所述配置，不能直接套用到其他机器。

电气侧应依据目标机型当前安装文件，由电工核对回路、保护、接地、插接方式和当地规范。环境侧则应评估空调在设备、UV 固化与人员共同工作时是否仍能保持条件，并按墨水 SDS 和设备手册核对通风。官网规格提示未完全固化的打印物在部分模式下可能产生 VOC，这意味着“UV 固化”不能被简单理解为无需通风评估。

采购验收前的场地清单

1. 锁定准确型号、地区版本、墨水与选配配置。
2. 取得当前产品规格、安装准备文件、运输包装尺寸和重量。
3. 完成带尺寸的设备平面图，标明上料、操作、维护与疏散空间。
4. 让物业或专业人员书面确认楼板、运输路径和电气条件。
5. 记录现场温湿度、粉尘与通风条件，并与官方范围逐项比较。
6. 在付款或发货节点前，由供应商复核最终现场资料和进场方案。

设备实例可参考本站的 Mimaki JFX600-2513 档案与 Epson SureColor V7000 档案；涉及供电时，另见 UV 打印机电源与配电核对。这些页面用于整理资料，最终安装仍应以目标设备的最新官方文件和现场审核为准。

关键事实

• 打印区域、整机外形、运输包装和作业净空是四类不同尺寸。
• Mimaki 官方列出的 JFX600-2513 组装尺寸约为 5300×2850×1700 mm 或以下，重量约 1200 kg 或以下。
• 设备总重量不能单独证明楼板或搬运路径满足承载要求。
• JFX600-2513 官方列出三路单相 200–240 V 电源及 20–30°C、35%–65% RH 的安装环境。
• Epson V7000 页面中的 4×8 英尺与 3.14 英寸描述的是打印应用尺度和介质厚度，不是运输包装尺寸。

常见问题

房间面积大于机器外形就可以安装吗？

不能据此判断。还需核对上料、操作、维护、疏散空间，以及运输路径、承载、电源和环境条件。

能用整机重量除以房间面积判断楼板承载吗？

不能。支承点、接触面积、结构形式、搬运设备和动载都会影响结果，应由物业或专业人员按现场资料核算。

官网没有包装尺寸怎么办？

在签约或发货前向供应商索取当前版本的包装尺寸、运输重量和搬运要求，并让其书面复核进场路线。

同品牌相近机型可以共用电源与环境参数吗？

不应直接套用。型号、墨水、选配和地区版本均可能改变要求，应以准确配置的最新安装文件为准。

参考资料

1. Mimaki Engineering：JFX600-2513 Specifications，核验于 2026-08-11。
2. Epson US：SureColor V7000 10-Color 4′ × 8′ UV Flatbed Printer，核验于 2026-08-11。
