UV 打印机电源与配电怎么核对：从电压、电流到独立回路

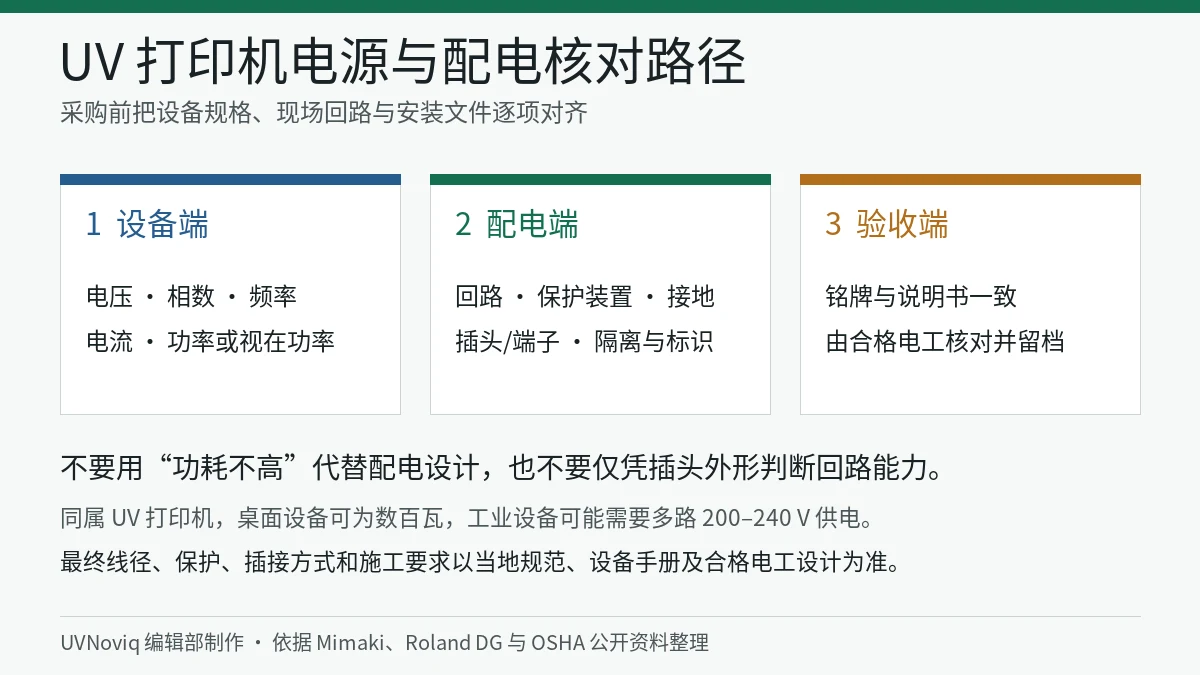

摘要：UV 打印机选型不能只问“多少瓦”，而要把电压、相数、频率、额定电流、功率或视在功率、供电路数、插接方式和保护要求一起核对。桌面机与工业平板机的配电量级可能相差很大；采购方应以当前地区版本的铭牌、规格书和安装手册为准，并让合格电工在到货前确认现场回路。

先区分功耗、额定电流与供电条件

“运行功耗约 250 W”只描述一个功率量级，不能自动回答设备需要哪种电压、插头、回路或保护装置。Roland DG 的 VersaSTUDIO BF-16 官方规格列出运行时功耗约 250 W，说明小型桌面 UV 设备可以落在数百瓦范围；实际安装仍要读取当地销售版本的完整电气规格和随机器文件。

工业设备可能完全不同。Mimaki JFX600-2513 官方规格列出三路单相 AC 200–240 V、50/60 Hz、每路 24 A，且三个入口各低于 4.8 kVA。这个例子说明，即使产品名称都属于 UV 打印机，也不能从另一台机器的“瓦数”推断现场配电，更不能默认现有普通插座足够。

采购前要向厂家或供应商索取什么

• 准确型号与地区版本：确认主机、选配件、固化装置、真空泵、冷水机或空压机是否分别供电。
• 额定参数：记录电压范围、单相或三相、频率、额定电流，以及有功功率 W/kW 或视在功率 VA/kVA。
• 供电路数：确认设备有几个电源入口，是否要求独立回路、隔离开关或指定保护装置。
• 连接方式：核对厂家提供的插头、插座、硬接线端子、线缆长度和接地要求。
• 安装资料：索取当前版安装手册、场地准备表和设备铭牌样例，不只依赖销售口头说明。

OSHA 1910.303 要求列名或标识设备按其随附说明安装和使用，并要求设备保留制造者识别以及必要的电压、电流、功率等额定标记。这是美国职业安全规则的原文边界，不是对所有国家施工规范的替代；其他地区应由当地专业人员按适用法规设计。

现场配电如何逐项对齐

电压、相数与频率

先确认建筑实际供电，再与设备允许范围逐项比较。200–240 V 并不自动等于任意 220 V 插座都可用；单相和三相不可混淆，50/60 Hz 也应以铭牌和手册为准。若厂家给出多个地区版本，应在订单中写明最终交付版本。

电流、回路与保护

额定电流用于配电设计，但线径、断路器、漏电或接地故障保护、短路能力和隔离方式不能由文章给出通用答案。它们受到当地规范、敷设方式、环境温度、线长、启动特性、同回路负载及设备说明约束，应由合格电工核对。不要用排插扩展大功率设备，也不要仅看插头“能插上”就判定安全。

主机之外的辅助负载

真空泵、空气压缩机、冷水机、排风、电脑、RIP 工作站和后加工设备可能不计入主机规格中的功耗。应把它们分项列入场地准备表，并标明哪些需要与主机联锁、哪些需要持续运行。关于用电量如何换算成本，可另读UV 打印设备用电成本核算；成本计算不能替代配电设计。

到货前与通电时的验收清单

1. 将采购合同中的型号、地区版本与到货铭牌拍照核对。
2. 核对每个电源入口的电压、相数、频率和额定电流。
3. 由合格电工确认回路、导体、保护、接地、隔离和连接器符合设备文件与当地要求。
4. 给断开装置和回路做清晰、耐久的用途标识，保留配电图和测试记录。
5. 按厂家通电顺序试运行，记录异常跳闸、过热、压降或连接器松动等问题并停止带病运行。

电源只是安装条件的一部分。整机占地、楼板承重、维护通道和环境条件可结合UV 平板机安装条件核对与温湿度运行范围记录方法一起评审。采购打样阶段还应参考自有文件与材料验机清单，避免配电完成后才发现工艺不适用。

限制与风险

本文提供的是信息核对框架，不是电气施工设计。不能用“额定功率 ÷ 电压”的简单结果直接选择断路器或线缆，也不能把一个国家的法规条文套用到另一地区。厂家网页规格可能随地区与版本调整，最终应以订单对应的铭牌、安装手册、当地规范和合格电工签认结果为准。未知参数应留空并向厂家确认，不应猜测。

关键事实

• 功耗、额定电流和供电条件是相关但不同的字段，必须分别核对。
• 同为 UV 打印机，桌面机与工业机的供电路数和容量可能有数量级差异。
• 设备应按铭牌、标识及随附安装说明使用，不能只凭插头外形判断。
• 辅助设备负载可能不包含在主机规格中，应单独纳入场地准备表。
• 回路、线径、保护和接地应由合格电工按当地规范与设备文件确定。

常见问题

知道设备功率后就能选择断路器吗？

不能。还要核对额定电流、相数、启动特性、供电路数、厂家说明和当地规范，由合格电工设计。

200–240 V 设备可以直接接普通 220 V 插座吗？

不能仅凭电压范围判断；必须继续核对相数、电流、插接方式、接地、保护和回路容量。

主机规格中的功耗包含真空泵和空压机吗？

不一定。应从安装手册或场地准备表逐项确认所有外置辅助设备及其独立供电要求。

可以按本文数字给其他型号配电吗？

不可以。文中数字只用于说明设备差异，每台机器都应使用其准确型号、地区版本和当前官方文件。

参考资料

1. Mimaki：JFX600-2513 官方规格页
2. Roland DG：VersaSTUDIO BF-16 官方产品与规格页
3. U.S. OSHA：29 CFR 1910.303 Electrical, General
