Roland DG VersaSTUDIO BF-16

摘要：Roland DG VersaSTUDIO BF-16 是一款桌面型 UV 平板打印机，官方规格给出的最大打印区域为 420 × 297 mm，可容纳最大 430 × 340 × 90 mm、重量不超过 5 kg 的工件。它使用 D-UAB 墨水，颜色为 CMYK、白墨和光油，并以机内 UV-LED 灯固化。以下参数均来自厂家公开资料，不是 UVNoviq 的独立性能测试。

定位与适用边界

BF-16 面向小幅面直接到物体打印。420 × 297 mm 的标称打印区域接近 A3 尺寸，适合奖牌、标牌、小批量包装样件和个性化物件等作业。这里的“适合”只表示尺寸和工艺方向相符，并不表示任意亚克力、金属、玻璃、木材或塑料都能直接获得合格附着力。

选型时应把打印区域与工件包络分开：设备可容纳的工件最大宽度、长度和厚度分别为 430、340 和 90 mm，而实际成像区域最大为 420 × 297 mm。治具、定位边和安全间隙都会占用空间，5 kg 上限也应按工件与治具的组合重量核算。

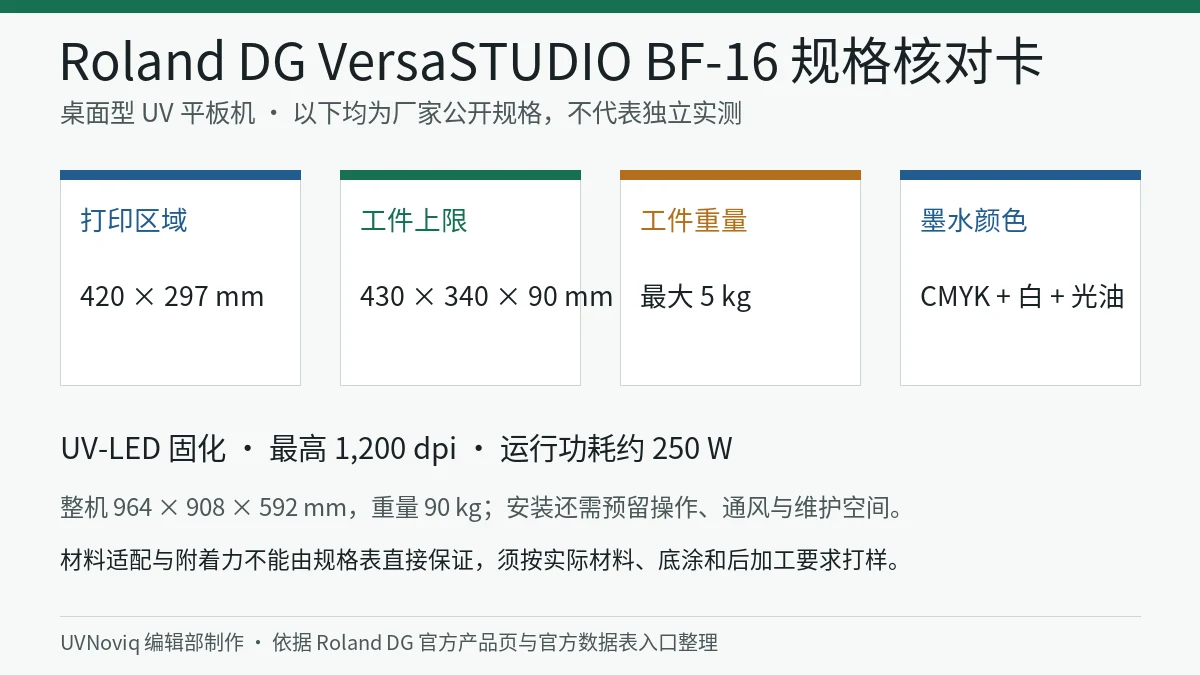

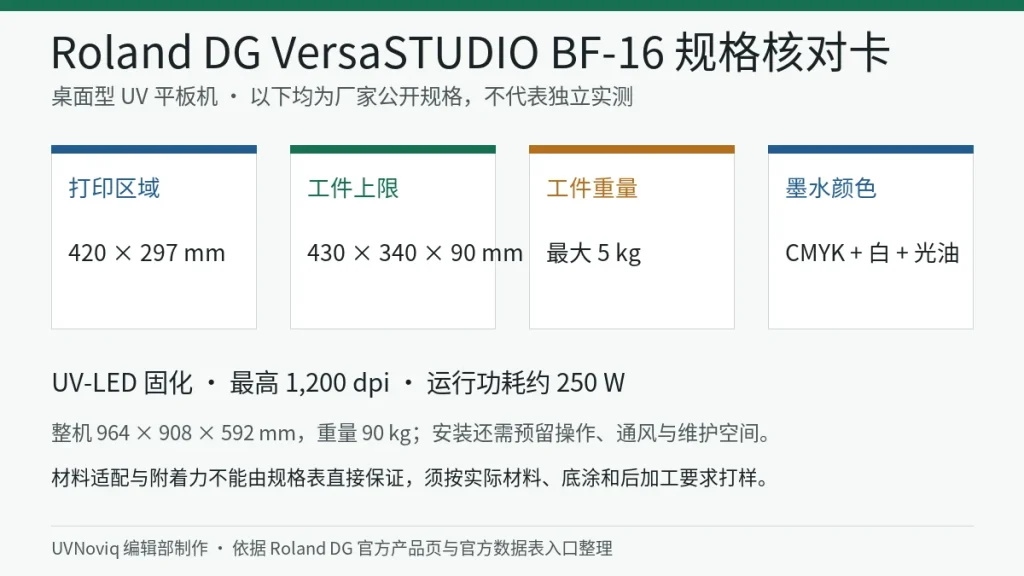

关键事实

• 最大打印区域为 420 × 297 mm。
• 可容纳工件上限为 430 × 340 × 90 mm，重量最大 5 kg。
• D-UAB 墨水公开颜色为 CMYK、白墨和光油，采用 220 ml 瓶装。
• 内置 UV-LED 固化灯，官方最高打印分辨率为 1,200 dpi。
• 整机尺寸为 964 × 908 × 592 mm，重量 90 kg，运行功耗约 250 W。

墨水、固化与文件流程

白墨可用于深色或透明材料的打底，光油可用于局部视觉和触感效果，但层次增加通常也会增加打印时间、套准和表面验收要求。官方页面把 BF-16 的颜色列为 CMYK、白墨和光油；本档案不把这一组合外推成所有地区、所有销售配置都相同，采购时应以当地报价单和当前耗材文件为准。

UV-LED 的即时固化有利于短流程交付，但“已固化”不等于“已通过使用条件”。材料表面能、清洁方式、底涂、墨层结构、弯折、刮擦、清洗剂和户外暴露都会改变结果。对功能件、儿童用品或食品相关包装，更不能仅凭设备类别作合规判断。

安装与生产限制

964 × 908 mm 是整机占地尺寸，不是完整安装空间。现场还要预留装卸工件、开盖、维护、墨水管理和安全操作范围。官方环境条件为 22–33°C、30–65% RH 且无冷凝；设备即使停机，厂家页面也要求维持这一温湿度范围。网络连接为面向控制电脑的千兆以太网。

官方最高 1,200 dpi 是分辨率上限，不等同于产能或成品质量承诺。真实节拍要把文件处理、装夹、找原点、白墨或光油层、固化检查、卸件和返工纳入。可以结合站内的A2 台式 UV 平板机选型清单核对工件与空间，并用工件高度与喷头间隙核对流程安排打样。涉及包装用途时，应另读食品接触包装的迁移与文件边界。

常见问题

BF-16 能打印完整 A3 图像吗？

官方最大打印区域为 420 × 297 mm，与 A3 标称尺寸一致；但出血、定位、治具和边缘安全区仍需在实际作业中确认。

90 mm 厚度是否包含治具？

应按工件和装夹后的实际高度核验，不能把 90 mm 全部视为成品净高度余量。

CMYK、白墨和光油可以保证附着力吗？

不能。墨水组合说明可用层次，不替代材料清洁、底涂、打样和耐久性验收。

最高 1,200 dpi 是否代表生产速度？

不代表。分辨率是成像设置的一部分，真实产能还受模式、层数、装夹和人工流程影响。

参考资料

1. Roland DG：VersaSTUDIO BF-16 官方产品与规格页
2. Roland DG：BF-16 官方数据表（PDF）
