UV 打印 PDF 印刷标记怎么检查：裁切标记、套准标记与色条边界

摘要：UV 打印文件中的裁切标记、套准标记、色条和页面信息不是装饰元素，它们分别服务于裁切、对位与过程控制。检查重点不是“有没有标记”，而是标记由谁添加、是否与 PDF 页面框一致、会不会重复叠加或落入成品区。生产前应保留原稿，在输出预览和目标 RIP 中核对，并用裁切后的实物样张确认边界。

先分清文件里有哪些印刷标记

Adobe 将印刷标记用于帮助印刷服务方对齐分色、校准墨量并正确裁切。常见对象包括裁切标记、套准标记、色条以及页面信息。不同标记解决的问题不同：裁切标记提示成品边界，套准标记用于观察各色版或通道的相对位置，色条用于过程观察，页面信息则帮助识别文件或色版。它们不能彼此替代，也不能代替文件尺寸和页面框检查。

接收 PDF 后，先记录标记是在设计软件导出时写入，还是准备由 Acrobat、RIP 或后续工作流添加。Adobe 提醒，InDesign 导出的标记可能位于独立图层，也可能直接成为页面对象；如果再用 Acrobat 添加，原标记可能被替换或叠加，位置也未必完全一致。因此，“再加一次更保险”可能制造双重裁切线或错误边界。

把标记与页面框分开核对

标记只是可见对象，PDF 的 MediaBox、TrimBox、BleedBox 和 CropBox 才描述不同页面边界。Adobe 的页面框工具可调整成品、出血、画面和介质边界，并在预览中反映变化。生产检查应先确定成品尺寸与出血合同，再确认裁切标记对应 TrimBox，所需延伸内容覆盖 BleedBox，标记本身位于成品区外且不会被介质边界截断。

页面框的逐项含义可参阅PDF 页面框检查方法；设计端如何设置出血与安全边距，可参阅出血、裁切线与安全边距流程。这两项与本文的标记对象检查相关，但验收边界不同。

检查重复标记和误入成品区

1. 在 Acrobat 图层与对象视图中确认是否已有标记，记录它们属于独立图层还是页面内容。
2. 检查四角裁切标记是否指向同一成品边界，是否出现两套距离不同、粗细不同或错位的标记。
3. 确认套准标记、色条和页面信息没有进入 TrimBox，也不会因拼版、旋转或缩放压到画面。
4. 检查白墨、光油、底涂等专色通道是否把标记对象误识别为需要输出的工艺对象。
5. 在副本中关闭或移除不需要的标记；不要覆盖客户原稿，并保存修改记录。

UV 设备常把专色名映射为白墨或光油通道。普通四色标记若被错误复制到这些通道，可能在非预期位置输出工艺墨层。此类风险不能只看合成预览，应在目标 RIP 中逐通道检查。涉及专色、叠印和透明对象时，可结合透明效果与输出预览检查。

建立可重复的交付规则

Ghent Workgroup 强调，导出可靠 PDF 和验证生产适用性需要与应用及规格版本匹配的设置，并提供按工作流组织的应用设置与预检资源。对 UV 打印而言，应把“谁添加标记、允许哪些标记、标记偏移、出血尺寸、页面框要求、拼版阶段和 RIP 检查责任”写进交付规范，而不是由操作员临场判断。

• 客户成品 PDF：约定是否允许自带标记；若允许，明确标记类型与偏移。
• 内部生产 PDF：统一由指定应用或 RIP 添加，避免多环节重复生成。
• 拼版文件：区分单页成品标记与整版裁切、套准和控制条，避免把单页标记带入最终版面。
• 预检配置：报告标记进入 TrimBox、页面尺寸异常及多余页面对象；自动删除前必须经过样本验证。

预检规则的检查项、修复项和版本管理可参考PDF 预检配置建立方法。规则更新后应使用合格文件、重复标记文件、无出血文件和专色通道异常文件做正反样本测试。

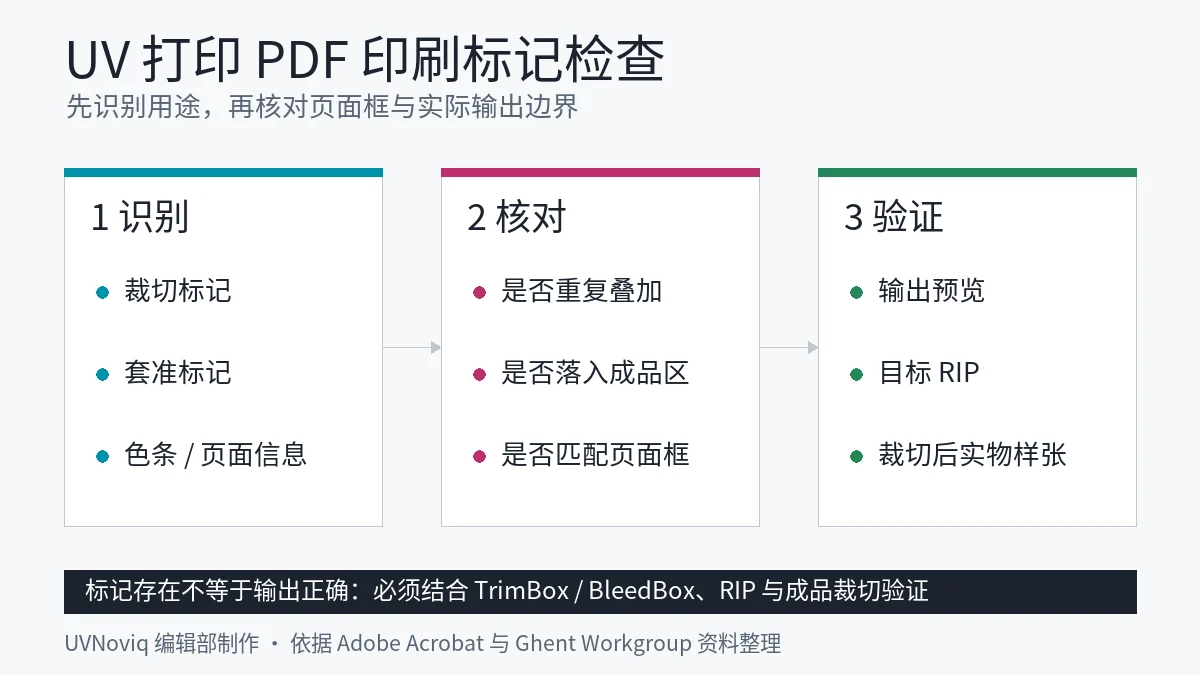

生产验证顺序

1. 保留客户原始 PDF，记录文件名、版本、成品尺寸和约定出血。
2. 检查页面框及已有标记，识别标记的图层、对象类型和添加来源。
3. 用输出预览逐色版、逐专色查看，确认标记不会触发白墨、光油或底涂。
4. 把副本送入目标 RIP，核对缩放、旋转、拼版、通道和实际打印边界。
5. 打印包含边缘内容的代表性样张，按计划路径裁切，检查是否露白、切入文字或残留标记。
6. 归档原稿、生产稿、预检报告、RIP 作业设置和裁切验收结果。

适用范围与限制

本文适用于以 PDF 接收文件的 UV 平板、卷材及混合打印工作流，重点是可见印刷标记与页面边界的生产检查。标记位置正确不代表颜色、附着、固化、套准或裁切精度自动合格；具体标记偏移、出血和控制条要求应由客户合同、后加工设备、RIP 及生产规范共同确定。不要从本文推导统一毫米数值，也不要在不了解下游流程时删除客户对象。

关键事实

• 裁切标记、套准标记、色条和页面信息承担不同生产用途。
• 已有标记再次添加可能被替换、叠加或产生位置不一致。
• 印刷标记是页面对象，不能代替 TrimBox 与 BleedBox 的边界检查。
• UV 工作流还要检查标记是否误入白墨、光油或底涂专色通道。
• 最终判断需要输出预览、目标 RIP 和裁切后实物样张共同验证。

常见问题

客户 PDF 已有裁切标记，还要在 RIP 中再加一次吗？

不能默认再加。先确认现有标记对应的成品边界和下游拼版规则；重复添加可能生成两套裁切标记。

看到裁切标记是否说明 PDF 已经有出血？

不是。裁切标记是可见对象，出血还要核对 BleedBox 和画面是否实际延伸到约定范围。

色条和套准标记可以保留在成品区吗？

通常不应进入最终可见成品区。具体位置由拼版、介质和后加工规范决定，并需确认裁切后不会残留。

为什么 UV 打印还要逐个专色通道看标记？

白墨、光油或底涂常由专色映射驱动；错误的对象属性或通道映射可能让标记在工艺墨层中输出。

参考资料

1. Adobe Acrobat：Printer marks and hairlines（印刷标记与页面框）
2. Ghent Workgroup：Application Settings（PDF 导出与验证工作流设置）
