UV 打印多层作业怎么核对：彩色、白墨、光油与底涂通道清单

摘要：UV 打印多层文件不能只看屏幕上的合成效果。交付前应分别核对彩色、白墨、光油和底涂对象，确认专色名称、叠放顺序、镂空与叠印关系，再到 RIP 检查通道映射，并用实际材料小样验证。设备支持某种墨水，并不代表任意层序、浓度或材料组合都可直接生产。

为什么合成预览正确，输出仍可能错层

设计软件把多个对象合成为一个画面，但 UV RIP 需要把特定专色或对象映射到设备的白墨、透明墨或底涂通道。名称不匹配、对象被转成过程色、透明效果改变、叠印设置丢失，或 RIP 选择了不同层序，都可能让屏幕预览正常而实物缺层、铺满或顺序相反。

Mimaki 的 UJF-6042MkII e 官方功能页说明，该设备可按墨水配置组合 CMYK、浅色与白墨、透明墨或底涂，并在部分配置中进行两层同时打印；官方同时注明，并非每种墨水设置都支持同时输出。这说明“设备有通道”与“当前配置可按预期组合”是两项不同的核验。

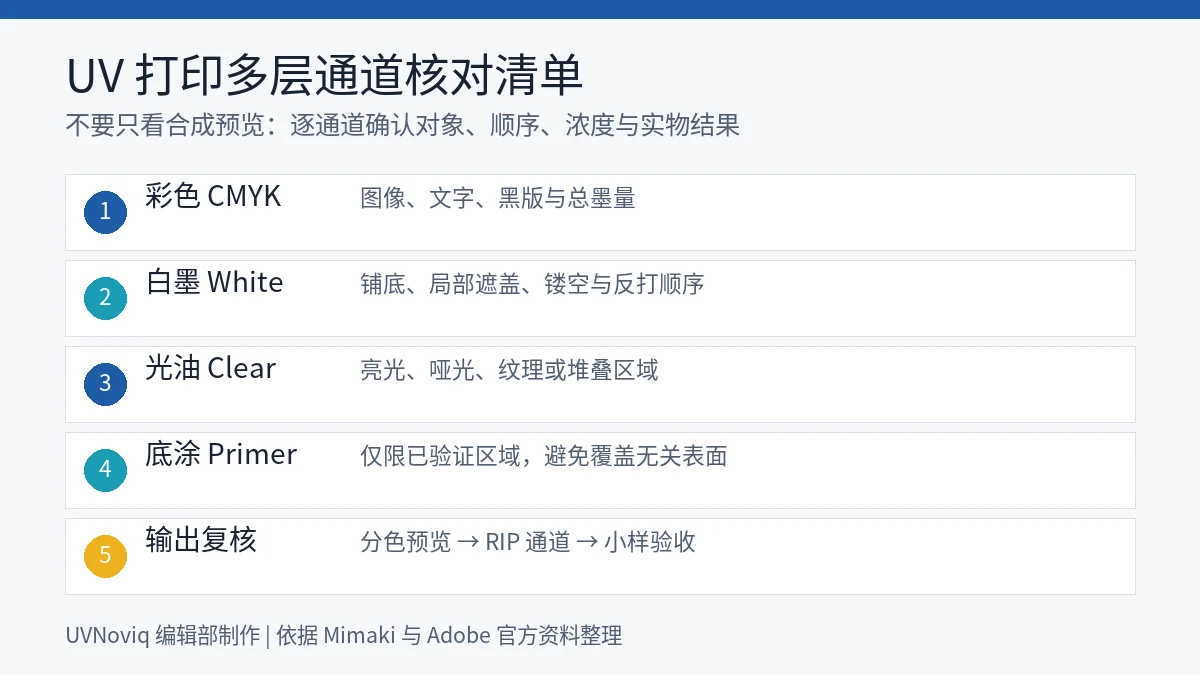

第一步：建立本单唯一的通道表

在设计文件旁附一张通道表，逐项写明通道用途、专色标准名称、对象范围、目标层序、是否叠印，以及交付的 RIP 预设。不要只写“白墨版”或“光油版”，因为同一作业可能同时包含局部铺白、全铺白、纹理光油和多次堆叠。

• 彩色：确认图像、文字、黑色和透明对象是否仍按预期分色。
• 白墨：区分铺底、局部遮盖、反打夹层和留空窗口。
• 光油：标明亮光、哑光、纹理或堆叠效果；“有对象”不等于已经确定堆叠次数。
• 底涂：只在材料与墨水兼容性已验证后使用，并限制到必要区域。

第二步：在设计软件中逐分色检查

Adobe 的 Illustrator 官方分色说明把分色定义为把复合图稿拆成各颜色对应的信息，并提供输出前检查分色的路径。对 UV 特殊通道，实务上应关闭合成画面的干扰，逐个显示彩色与专色分色，检查本应为空的区域是否出现对象、本应连续的区域是否断裂，以及专色是否被转换为 CMYK。

同时检查叠印与透明。白墨或光油对象如果依赖叠印，却在导出 PDF 时被挖空，最终层关系会改变；反之，本应镂空的对象误设叠印，也可能形成不需要的覆盖。关于叠印检查可继续阅读叠印与挖空预检，透明对象则参考PDF 透明效果预检。

第三步：到 RIP 再确认一次映射与层序

文件分色正确后，仍要在 RIP 中确认特殊色被识别成哪个设备通道，输出顺序是彩色在上还是白墨在上，透明墨是单层效果还是多次堆叠，以及当前墨水配置是否支持该组合。Mimaki 官方资料显示，RasterLink7 负责 PDF 数据处理并改善透明等特殊效果的再现；但具体功能仍取决于设备、墨水配置、软件版本和作业设置。

不要用旧作业“套参数后直接打印”。建议复制经过批准的预设并改名，记录设备、墨水、材料、分辨率、模式、层序和日期。若 RIP 中未识别到专色，应回到源文件查名称、颜色类型和导出设置，不要靠增加墨量猜修复。

第四步：用小样验证颜色之外的结果

多层作业的验收不能只比颜色。应在实际材料上检查白墨遮盖与针孔、边缘套准、透明墨表面效果、堆叠高度、灰尘与气泡、附着力、弯折或后加工影响。Mimaki 官方页指出，透明墨可用于亮光、哑光和多次打印形成的立体效果，也提醒未固化透明墨容易受灰尘影响；这属于厂商功能与工艺说明，不等于本站对任意材料的独立测试。

底涂的目标是改善附着，但不应因此跳过材料验证。材料清洁和前处理可参考打印前表面清洁流程；成品附着力应使用附着力小样验证建立本企业的接受标准。

交付与复机清单

• 保存源文件、输出 PDF、通道表和经批准的 RIP 预设。
• 截取设计软件分色预览与 RIP 通道识别画面，注明版本和日期。
• 给小样编号，记录材料批次、层序、打印模式、固化和验收结果。
• 变更墨水、材料、RIP 版本或层序后重新小样，不把旧结果直接外推。
• 未知的堆叠次数、浓度或材料兼容性留待试验，不凭经验填入生产单。

适用范围与限制

本文适用于带白墨、透明墨或喷墨底涂通道的 UV 平板及相关设备，重点是文件到 RIP 的交接检查。不同厂家对专色命名、层序、同时打印、透明墨纹理和底涂范围的实现不同，必须以对应设备与 RIP 手册为准。食品接触、安全关键件或法规约束产品还需额外合规评估。

关键事实

• 合成预览正常，不证明各特殊通道分色正确。
• 设备具备白墨、光油或底涂通道，不代表所有组合都支持同时打印。
• 设计软件分色、PDF 输出与 RIP 通道映射需要分别核对。
• 光油堆叠、底涂和白墨效果必须在实际材料上做小样。
• 变更材料、墨水、软件版本或层序后应重新验证。

常见问题

白墨对象在画面上可见，为什么 RIP 没识别？

先检查它是否仍是规定名称的专色，以及导出时是否被转为过程色或栅格化；再核对 RIP 的特殊色映射规则。

光油层可以直接复制多次来做浮雕吗？

不应直接这样推定。堆叠次数、固化、表面状态和设备模式会影响结果，应按设备说明并用实际材料小样确认。

底涂铺得越多，附着力是否越好？

不能这样判断。底涂需与材料和墨水匹配，且应限制在必要区域；效果仍需通过附着力验证。

一次小样通过后能一直沿用吗？

仅在输出条件受控时才有参考价值。材料批次、墨水、RIP、层序或固化条件变化后应复核。

参考资料

1. Mimaki：UJF-6042MkII e 官方功能页
2. Mimaki：RasterLink7 官方产品页
3. Adobe Illustrator：Print color separations
