2.5×1.3 米还是 2.5×3.1 米 UV 平板机：按工件、场地与装卸方式选幅面

摘要：在同为 2.5 米宽的工业 UV 平板机中，1.3 米与 3.1 米平台的差别不只是“能否放下更长板材”。选型还会影响整机纵深、搬入路径、前后上下料空间、吸附分区使用方式、地面核验与投资利用率。应先统计真实订单的最长工件和拼版方式，再用厂家规格逐项核对现场条件，不能仅凭型号中的“2513”或“2531”下单。

先用真实工件筛选，而不是先看最大幅面

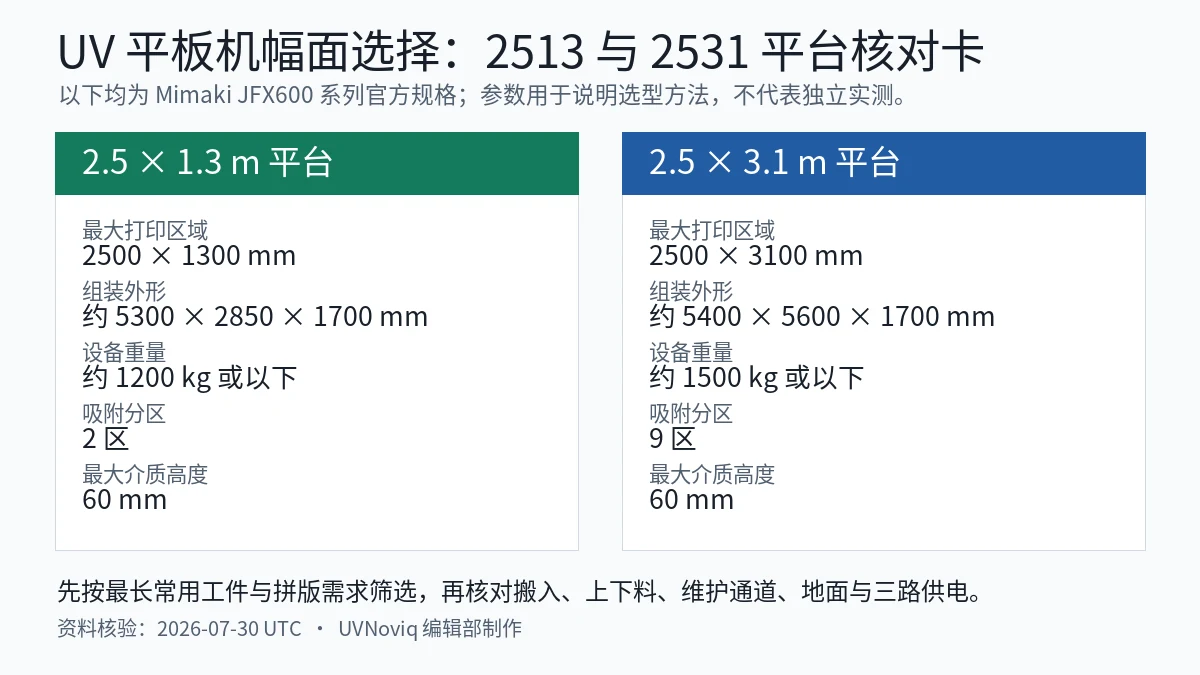

选择平台长度前，先导出近 6 至 12 个月订单，记录成品尺寸、上机毛坯尺寸、夹具外廓、同版拼数和月度频次。Mimaki 官方规格显示，JFX600-2513 最大打印区域为 2500×1300 mm，JFX600-2531 为 2500×3100 mm；两者宽度相同，打印长度相差 1800 mm。

这 1800 mm 是否有价值，取决于订单结构。经常处理超过 1.3 米的整板、门板或多件纵向拼版时，长平台可以减少拆版或掉头；若主要工件远小于 1.3 米，长平台未必自动提高整班产能。上料、定位、固化模式、质检与换单仍需计时，厂家规格不能替代现场节拍测试。

打印长度增加，会显著改变现场纵深

官方规格将 JFX600-2513 的组装外形列为约 5300×2850×1700 mm 或以下，而 JFX600-2531 为约 5400×5600×1700 mm 或以下。按列示数值，后者设备纵深多约 2750 mm；这还不包括板材临时存放、操作员移动、维护开门和消防通道。

因此，车间平面图不能只画打印区域。应按厂家最终安装图标出设备本体、控制端、墨水补充点、维护侧和上下料方向，并确认包装状态下的门宽、门高、转弯半径、电梯或吊装能力。关于设备本体之外的现场核对，可结合本站的UV 平板机占地、电力与安装环境清单。

吸附分区数量不同，但不能只用数量判断固定效果

JFX600-2513 官方列出 2 个 X 轴方向吸附分区，JFX600-2531 列出 9 个。更多分区有助于操作员按材料覆盖范围启用相应区域，减少大量未覆盖台面造成的漏气，但实际固定效果仍与板材平整度、孔洞、台面密封和操作方法有关。

签约前应使用典型最小件、最大件、翘曲板和多件拼版进行测试，记录分区设置与定位方式。吸附不足时不能靠覆盖安全装置或随意增加外部负压解决；更完整的排查边界见UV 平板机真空吸附台固定指南。

厚度、承重和供电不能从幅面名称推断

两款官方规格均列出最大介质高度 60 mm，介质重量要求为小于 50 kg/m²且不得为集中载荷。这里的单位面积限制不能等同于“任意位置可放同样总重量”；异形夹具、小接触面重物和局部凸起必须提交图纸给厂家确认。如何区分打印区域、工件尺寸、厚度和负载，可阅读UV 平板机尺寸参数指南。

两款页面也都列出三路单相 AC 200–240 V 输入，每路 24 A、每路功耗小于 4.8 kVA。该信息只适用于当前官方页面所示版本，不能简化为普通插座数量。应由电气人员依据目标地区安装手册核对回路、保护、线径、接地和容量；设备总重约 1200 kg 与约 1500 kg 的差别，也应结合支点图交由建筑或结构专业人员判断。

用四个问题形成采购结论

1. 工件：超过 1.3 米的工件或纵向拼版占多少订单，是否持续而非偶发？
2. 空间：设备本体、搬入、上下料、维护和安全通道能否同时满足？
3. 公用工程：三路供电、地面、温湿度和通风是否已由对应专业人员确认？
4. 产能：用真实文件、墨层和材料试产后，整班有效产量是否支持投资？

如果长工件只是少量需求，还应比较外协、拼接或调整产品设计的总成本；如果长板材是稳定主力订单，则应重点验证搬运人力、双人协作或自动上下料方案。最终合同应锁定机型后缀、地区版本、墨水配置、安装图和验收样，而不是只写“2513”或“2531”。两款设备的独立数据库页可查看Mimaki JFX600-2513与Mimaki JFX600-2531。

关键事实

• 两款平台官方最大打印宽度均为 2500 mm，打印长度分别为 1300 mm 与 3100 mm。
• 官方组装外形纵深分别约为 2850 mm 与 5600 mm，现场还需额外预留作业和维护空间。
• 官方吸附分区分别为 2 区与 9 区，但固定效果仍需用真实材料验证。
• 两款均列出 60 mm 最大介质高度，以及小于 50 kg/m²、非集中载荷的介质限制。
• 网页列示的三路供电条件必须由电气人员结合地区版本与安装手册复核。

常见问题

2531 平台一定比 2513 产能高吗？

不一定。只有订单能利用更长平台，且上下料、打印模式与换单节拍匹配时，平台长度才可能转化为有效产能，应以典型订单试产核算。

工件长度刚好 1300 mm，能直接按 2513 平台采购吗？

不能只看成品尺寸。还要计入毛坯、夹具、定位边和工艺余量，并由厂家确认可打印边界。

9 个吸附分区是否表示吸力一定更大？

不能这样推断。分区数量说明控制粒度，不等同于负压能力；材料平整度、漏气和台面状态同样重要。

网页外形尺寸能直接用于施工放线吗？

不宜。网页适合初筛，施工和搬入应采用厂家针对订单版本提供的安装图、包装资料与基础要求。

参考资料

• Mimaki：JFX600-2513 官方规格页
• Mimaki：JFX600-2531 官方规格页
• Mimaki：JFX600-2513 官方产品目录（PDF）
• Mimaki：JFX600-2531 官方产品目录（PDF）
