圆柱工件怎么做 UV 旋转打印：直径、锥度、装夹与接缝检查

摘要：圆柱 UV 打印不是把平面文件简单卷到杯瓶表面。生产前应先确认打印机与旋转治具兼容，再逐项核对工件直径、长度、重量、锥度和装夹位置；文件端还要处理周长展开、接缝与观察方向。几何条件合格也不代表附着合格，材料和底涂必须用实物小样验证。

先确认设备链路，而不是只量杯子

旋转治具需要让工件按输出数据稳定转动，并与打印机、接口和 RIP 工具配合。Mimaki 将 Kebab HS 定义为指定 UJF 系列的选配系统，官方页面列出了兼容机型，并说明 RasterLinkTools 提供锥度变形校正、RasterLink7 负责作业管理。这说明“平台放得下”并不足以证明一台平板机可以进行整周打印。

采购或接单前，应把打印机完整型号、固件与软件版本、治具型号和接口列在同一张核对表中。旧款与新款名称相近时也不能凭外观互换。本站已有的 Mimaki UJF-6042MkII e 档案可用于了解一款兼容主机，但最终仍以当前地区的官方文档和服务确认结果为准。

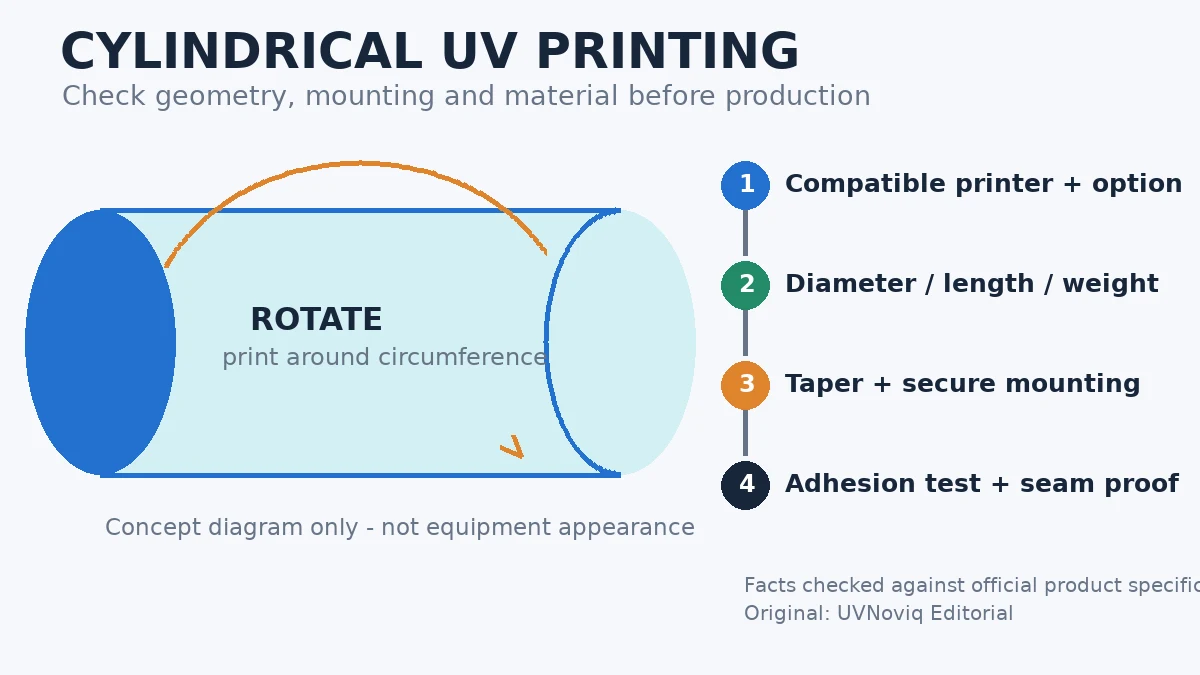

把工件转换成五个可检查条件

• 直径：量实际承印段，而不是只读包装标称容量；杯口、杯底或突起可能形成不同直径。
• 可打印长度：扣除夹持、适配器和不能印的结构，不把工件总长直接当成画面长度。
• 重量：连同盖子、内胆或装夹附件评估，且不得超过治具规定上限。
• 锥度：分别量大端、小端和有效长度；超过治具或软件支持范围时应拒绝直接套版。
• 表面连续性：把手、棱线、凹槽和明显椭圆都会影响喷头间隙或旋转稳定性。

以本次核验的 Kebab HS 官方规格为例，其页面给出了 50–100 mm 直径、使用标准适配器时 30–280 mm 长度、工件不超过 3 kg，以及最高 7.5° 锥度等边界；当大端直径达到 86 mm 或以上时，最大锥度还会受限。这些是该型号的官方规格示例，不能复制到其他旋转治具。

装夹稳定比“能转起来”要求更高

轴式旋转系统需要固定工件。试转时要观察工件是否轴向窜动、偏心或打滑，并确认夹具不会遮挡画面。圆跳动会改变喷头与表面的距离，轻则造成接缝错位和文字变形，重则可能带来擦碰风险。任何调整都应依设备手册执行，不能绕过罩壳、联锁或安全距离。

对批量杯瓶，应至少抽查不同箱、不同模腔或不同批次的外径和形状。外观相同不代表尺寸公差相同；一份只适配首件的治具设置，不应未经复核直接复制到整批。

文件展开与接缝怎么检查

圆柱理论展开宽度与周长相关，但生产文件不应只套用一个数学周长。实际可印范围还受夹持位置、设备起止点、墨层叠印和观察方向影响。先放置不易察觉的测试接缝，再检查首尾图形、底色、细线和文字是否连续。锥形工件的上、下周长不同，应使用对应校正流程，不能用等宽矩形强行包裹。

建议先输出低风险定位样，再进行一件完整颜色与墨层小样。若包含白墨或透明墨，还要结合白墨与透明墨专色层流程检查叠印顺序；文件清晰度可参考最终尺寸与分辨率检查。

材料与安全边界

Mimaki 的规格页明确提示，墨水与基材组合的附着和耐候表现会变化，应在正式打印前测试；部分材料需要底涂，也应先试验或咨询服务方。因此，工件落在尺寸范围内只能证明“可能装得上”，不能证明墨层满足清洗、摩擦、弯折、户外或食品接触等用途。

官方页面同时警示 UV 光源可能伤害健康，并要求避免直视或让皮肤直接暴露；未完全固化的打印件还可能有 VOC 释放。操作应遵守对应设备手册、墨水 SDS、通风和个人防护要求。本文不提供绕过防护装置的调机方法。

关键事实

• 旋转打印治具必须与指定打印机和软件流程兼容。
• 可打印直径、长度、重量和锥度均受治具规格限制。
• 整周打印仍需单独检查画面接缝和工件圆跳动。
• 材料附着、耐候性及是否需要底涂必须先打样验证。
• 厂家速度数据只在其注明的机型、分辨率、Pass 与墨层条件下成立。

常见问题

普通 UV 平板机能直接打印圆柱吗？

不能仅凭平台空间判断；需有与机型兼容的旋转治具、控制接口和对应输出流程。

锥形杯可以按圆柱文件直接输出吗？

不宜。锥度会让展开周长沿轴向变化，应使用设备支持的锥度校正并实物打样。

能打印 360 度就代表接缝不可见吗？

不代表。接缝仍受文件首尾衔接、定位、圆跳动、墨层和观察距离影响。

材料在规格范围内就一定附着牢固吗？

不一定。官方规格明确要求对基材附着、耐候性以及底涂需求进行打印前测试。
