卷对卷 UV 打印机幅宽怎么选：介质宽度、打印宽度与双卷限制

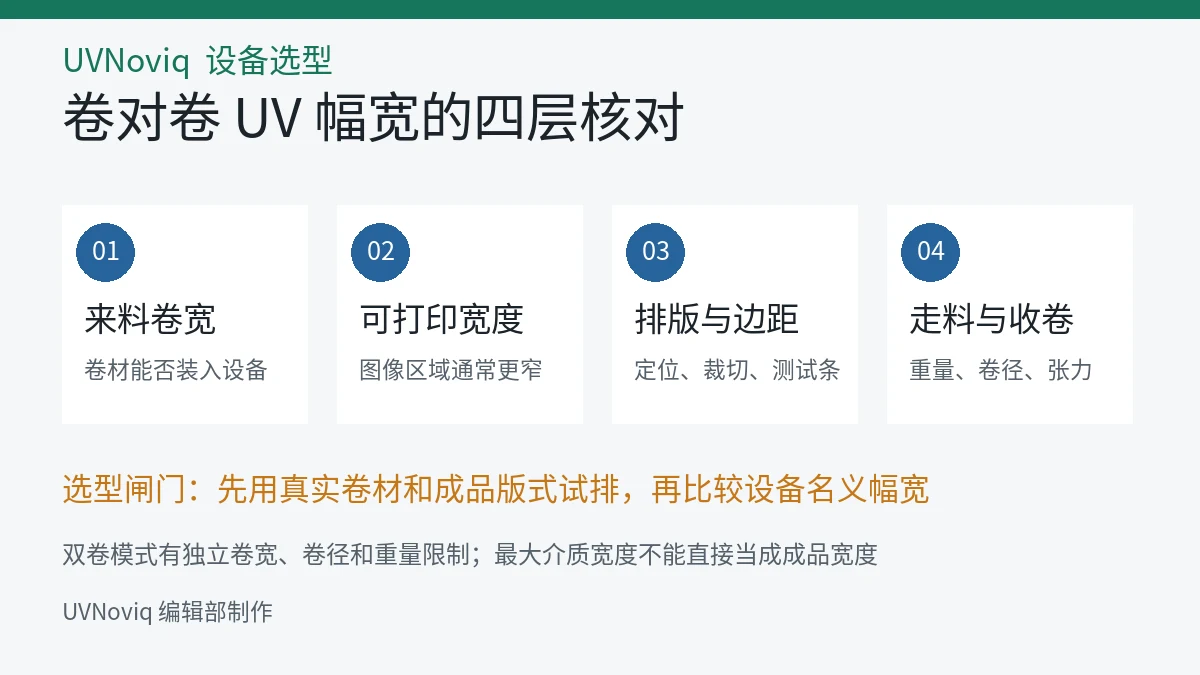

摘要：卷对卷 UV 打印机的“1.6 米”或“3.2 米”不能直接当成成品宽度。选型时要分别核对最大介质宽度、最大打印宽度、排版与裁切边距，以及卷径、卷重、收卷和双卷模式限制。最可靠的方法，是用常用卷材与真实成品版式试排，再进行连续走料验证。

先把三个“宽度”分开

介质宽度是设备允许装载的卷材横向尺寸，最大打印宽度是喷墨图像可覆盖的上限，成品宽度则还要扣除定位、裁切、测试条、后加工和质量控制所需边距。三者口径不同，采购表若只写一个“幅宽”，很容易在投产后才发现常用版式放不下。

以官方规格为例，MIMAKI UJV100-160 的最大介质宽度为 1,620 mm，而最大打印宽度为 1,610 mm，两者相差 10 mm。这个例子说明设备可送入某一卷宽，并不代表整幅都可成像；实际作业还可能需要更宽的左右留边，因此不能把 1,610 mm 直接承诺为稳定成品净宽。

用成品版式反推，而不是从设备名称正推

先收集高频订单的成品尺寸、出血、裁切方式、拼接方式和后加工要求，再在 RIP 中按真实方向试排。要同时记录有效成品宽度、图像占用宽度和来料卷宽。若需要轮廓切割、覆膜对位、拼接重叠或边缘缝制，应把相应标记和余量纳入版式，不能只比较图案主体。

对接近上限的订单，建议保留可调整空间。材料可能横向漂移、边缘不齐或批次宽度存在公差；设备允许的最大值也不等于每种材料都能长期稳定贴边打印。有关平板、卷对卷和平卷一体结构的基本差异，可先读UV 打印机结构选择指南，本篇只处理卷材幅宽口径。

3.2 米设备还要单独核对双卷模式

大幅设备并不意味着任何两卷材料都能并排使用。UJV55-320 官方规格给出最大打印宽度 3,200 mm、最大介质宽度 3,250 mm；但使用卷材支架时，单卷宽度口径为 1,620 mm，双卷打印则为两卷各 1,524 mm。双卷模式不能把 3,200 mm 简单除以二后套用，还要服从厂家为支架与走料方式规定的独立限制。

同一规格页还区分了大轴与卷材支架的卷径和卷重：大轴卷径不超过 250 mm、卷重不超过 100 kg；卷材支架卷径不超过 180 mm、卷重不超过 18 kg。由此可见，幅宽只是可用性的一个维度。若采购的卷材更重、纸管不匹配，或双卷张力差异明显，即使横向尺寸放得下，也不代表能按计划连续生产。

走料、固化和收卷决定有效产能

选型测试应使用本企业常见的最窄、最宽、最重和最易变形卷材，检查上料、边缘平整、吸附或压轮、走料偏移、图像拼接和收卷状态。UV 墨水虽然在设备内受紫外光固化，但官方也要求按具体墨水与基材测试附着和耐候等性能；没有充分固化或表面易粘连的作业，还要验证收卷后是否压印、粘连或损伤。

连续测试不能只看第一米。应记录起始、中段和卷尾的横向位置、长度误差、边缘状态与收卷整齐度，并用真实生产模式完成。最高速度、最宽幅和复杂白墨层未必能同时成立，厂家规格中的单项上限不能拼接成一个未经测试的产能承诺。

幅宽选型检查清单

• 列出常用与未来订单的成品净宽、出血、裁切、拼接和后加工余量。
• 分别记录卷材宽度、图像占用宽度和设备最大打印宽度。
• 核对纸管内径、卷材外径、整卷重量及上料工具。
• 计划双卷生产时，核对每卷独立宽度、卷径、重量、间距和张力条件。
• 用真实材料、墨水层次和生产模式做连续走料、固化与收卷验证。
• 确认设备整机宽度、电力和操作空间；大幅设备还涉及搬运与地面条件。

设备安装空间不能只按打印宽度估算。例如 UJV55-320 官方列出的含墨水供应单元整机宽度为 5,680 mm，明显大于 3,200 mm 打印宽度。场地、电力和设备占地的核对方法可参阅设备安装条件选型清单；虽然该文以平板机为例，但“打印范围不等于整机与操作空间”的原则同样适用。

限制与采购边界

本文引用的两个型号用于解释规格口径，不构成型号推荐。UJV100-160 官方页面已标注停止销售，不能据此推定本地仍有新机供应；不同地区、固件、选件和后续型号的限制也可能不同。采购时应以目标型号当前地区规格书、操作手册、合同配置和现场打样为准。

如果订单主要是硬质板材或立体工件，卷对卷设备即使幅宽合适也不是正确结构；可结合平板机尺寸参数解读核对工件高度与承重。选型结论应由产品组合、材料物流、实际良率和后加工共同决定，而不是由设备名称中的数字决定。

关键事实

• 最大介质宽度与最大打印宽度是不同参数。
• 成品净宽还需扣除排版、裁切、定位和后加工边距。
• 3.2 米设备的双卷模式可能有独立的单卷宽度限制。
• 卷径、卷重、纸管、张力和收卷都会限制实际可生产范围。
• 采购应以真实材料和版式完成连续走料验证。

常见问题

1,620 mm 宽的卷材能打印 1,620 mm 宽图像吗？

不能据此判断。以 UJV100-160 为例，官方最大介质宽度为 1,620 mm，最大打印宽度为 1,610 mm；实际成品还需考虑边距。

3.2 米设备一定能同时打印两卷 1.6 米材料吗？

不一定。UJV55-320 的官方双卷口径是两卷各 1,524 mm，且卷材支架还有独立卷径与重量限制，其他型号应查各自资料。

只要最大打印宽度够，设备就适合订单吗？

不够。还要核对材料厚度、卷径、卷重、纸管、走料、墨水适配、固化收卷、速度、场地和后加工。

试排软件显示放得下，可以直接采购吗？

不建议。软件试排只验证版面，应再用真实卷材进行上料、连续走料、固化、收卷和成品检查。

参考资料

• MIMAKI：UJV100-160 Specifications
• MIMAKI：UJV55-320 Specifications
