MUTOH XpertJet 661UF 局部光油效果怎么做：分段 UV 灯与台面分区核对

摘要：MUTOH XpertJet 661UF 的官方产品页把它列为 A2+ UV-LED 直喷设备，打印区域为 483 × 594 mm，并支持 CMYK、白墨与光油。MUTOH 的官方技术页进一步说明，661UF 使用分成 6 个独立控制区的 2 英寸 UV 灯，可在一次台面移动中制作光泽、半光和哑光光油效果。本文关注的是如何把这一型号专属功能转成可复现的打样核对，不把厂家功能描述写成所有材料都能达到同一结果。

661UF 的型号专属功能是什么

MUTOH 官方产品页确认 XpertJet 661UF 是小幅面桌面式 A2+ UV-LED 平板直喷机，最大打印区域为 483 × 594 mm，设备可配置 CMYK 或 CMYK 加白墨与光油。官方技术页将 XpertJet 461UF 与 661UF 一并列为局部调光控制的适用机型，并明确写出其 UV 灯分为 6 个独立控制区。

这意味着“局部光油”不是在成品上另做一次涂布，而是把光油效果对应到一次台面移动中的不同灯段控制。它减少了把整张台面全部做成同一种光泽的限制，但最终外观仍取决于文件区域、光油墨层、材料表面和固化条件。

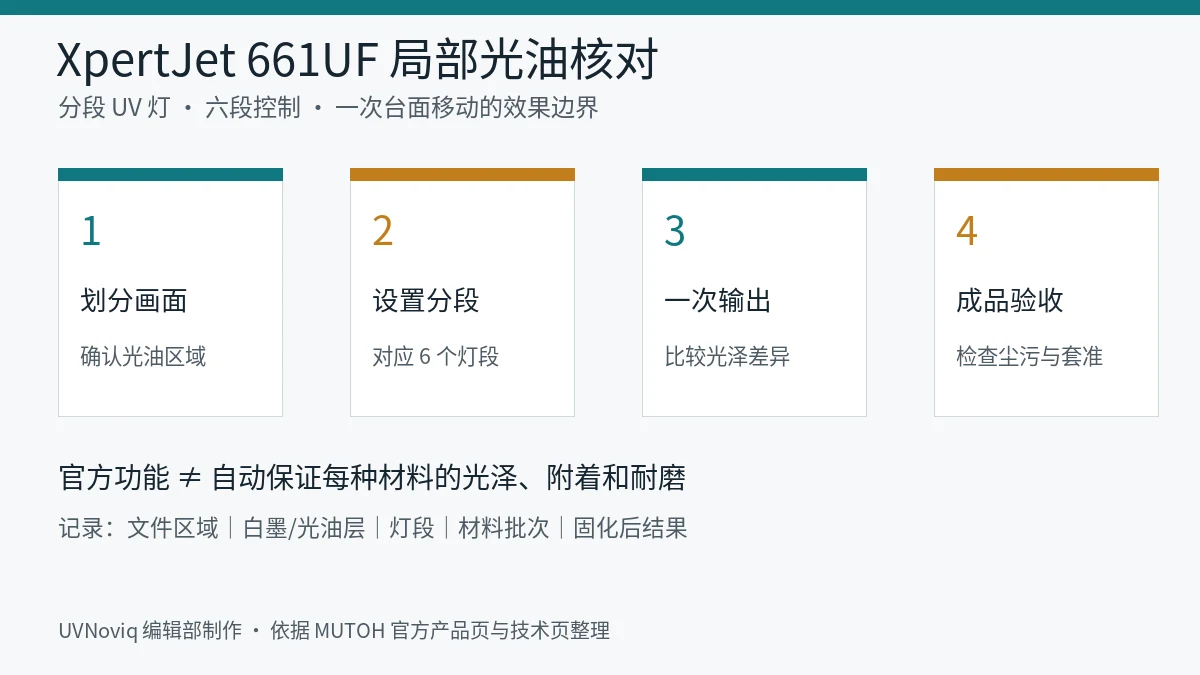

打样前先把画面分成可核对区域

1. 定义效果区：把高光、半光、哑光或无光油区域做成明确的专色或图层，不用肉眼猜测图形边界。
2. 标记灯段：记录画面在台面上的位置，以及它对应的 6 个灯段；工件移动、旋转或重新定位后必须重新记录。
3. 固定墨层条件：同时记录 CMYK、白墨和光油的层序、打印模式与分辨率，不能只保存一张效果图。
4. 保留对照：至少保留无光油、统一光油和分段光油三个区域，便于分辨材料本身的反射差异。

一次台面移动应该检查什么

首次打样要先确认定位和净空。661UF 官方页面虽然列出可打印物体厚度最高 150 mm，但厚度上限不等于任意异形件都能安全打印；治具、固定方式、表面高度差和喷头间隙都要先核对。平面样张更适合作为局部调光的第一轮对照。

输出后从固定观察角度检查四项：光泽区域是否落在正确位置，光泽转换边界是否与文件一致，白墨或彩色层是否被光油边界影响，以及表面是否出现尘污、未充分固化或局部附着差异。MUTOH 技术页提到局部调光可减少光油区域的尘污风险，这属于厂家给出的功能目的，不能替代现场清洁和成品测试。

不要把局部调光当成材料兼容性证明

MUTOH 官方页面列出的应用包括手机壳、礼品、促销品、奖项、小标识和包装样品等，但应用清单不是对每个材料品牌的质量承诺。透明、深色、纹理和低表面能材料应分别打样；需要时加入表面清洁或底涂步骤，并对附着、耐刮和后加工做记录。

特别是光油效果很容易让成品在视觉上“看起来完成”，但不代表墨层已经满足长期使用要求。应在固定时间后再次检查表面、弯折或擦拭结果，并把材料批次、墨水体系和固化模式写入作业记录。US11 与 UH21 是 MUTOH 官方列出的不同墨水路线，实际配置必须以所购地区和设备资料为准，不能混用推断。

适合采购验收的记录表

• 型号：XpertJet 661UF；打印区域：483 × 594 mm。
• 文件版本：记录日期、文件哈希或版本号。
• 层结构：CMYK、白墨、光油的顺序和墨量设置。
• 灯段：使用的分段编号、工件定位和台面坐标。
• 材料：材质、品牌、批次、清洁或底涂方法。
• 结果：光泽边界、套准、固化、附着、耐刮和外观缺陷。

这套记录的作用是复现和比较，不是替代 MUTOH 操作手册、墨水安全资料或当地安全要求。涉及量产时，应由实际设备负责人批准模式和放行标准。

常见问题

661UF 的局部调光有几个区域？

MUTOH 官方技术页写明其 2 英寸 UV 灯分为 6 个可单独控制的区段。实际文件映射和操作方式仍应按设备软件与当地版本资料确认。

一次台面移动能做出多种光泽吗？

官方技术页的功能说明是可以在一次台面移动中制作光泽、半光和哑光光油效果；材料、文件和墨层条件仍需通过样张确认。

661UF 支持 150 mm 厚的所有工件吗？

官方页面列出最高 150 mm，但还要满足固定、净空、重量、表面高度和安全条件，不能理解为所有异形件都可直接打印。

局部光油效果是否代表附着力已经合格？

不代表。光泽外观、固化状态、附着力和耐刮性是不同验收项目，应使用目标材料做独立测试。

参考资料

1. MUTOH Europe：XpertJet 661UF 官方产品页
2. MUTOH Europe：UV LED Local Dimming Control 官方技术页
